Altzairuzko egitura-osagaien gida osoa: bigarren mailako kideak eta konexioen xehetasunak

Aurreko zenbakian karga-elementu nagusien eta euskarri eta egonkortasun-elementuen xehetasunak eta diseinu-planoak irudikatu ziren.altzairuzko egituraosagaiak. Saio honek bigarren mailako osagaiak eta erantsitako osagaiak eta konexioak eta egitura-etxekinak sartzen jarraitzen du. Jarraian, diseinu-posizio tipikoen deskribapenak eta altzairuzko eraikinetako osagai bakoitzaren zerrenda osoa daude.

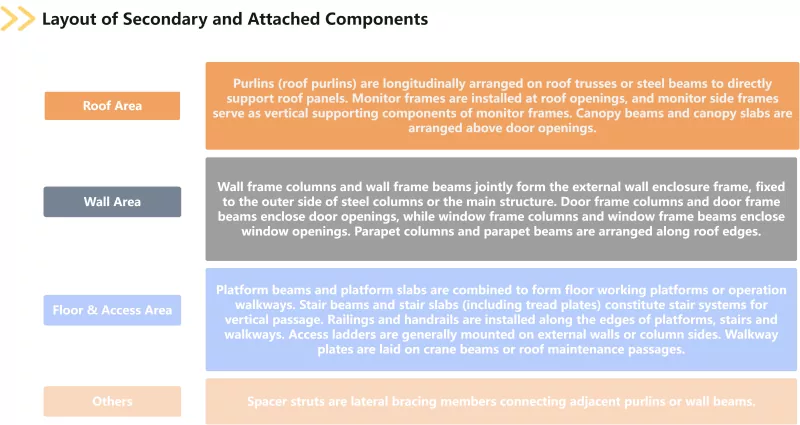

Bigarren mailako eta erantsitako osagaiak: purlins, hormako markoaren zutabeak, hormako habeak, monitoreen markoak, monitorearen alboko markoak, eskailerako habeak, eskailera-lauzak, plataformako habeak, plataformako lauzak, barandak, esku-barandak, sarbide-eskailerak, pasabide-plakak eta zutabe-zutabeak, ate-markoaren zutabeak, ate-markoaren habeak, leiho-markoaren zutabeak, leiho-oihalak eta zutabeak. parapeto habeak. Purlins teilatuko purlins eta horma purlins dira, eskailera lauzak errodadura plakak estaltzen bitartean. Eraikuntza-funtzioak betetzea, hala nola, itxitura, pasabidea, argiztapena eta aireztapena, bigarren mailako eta erantsitako osagaiek haize-kargak, elur-kargak eta bestelako kargak igortzen dituzte egitura nagusira. Altzairuzko eraikinen osotasuna eta zerbitzu funtzioak bermatzen dituzten ezinbesteko piezak dira.

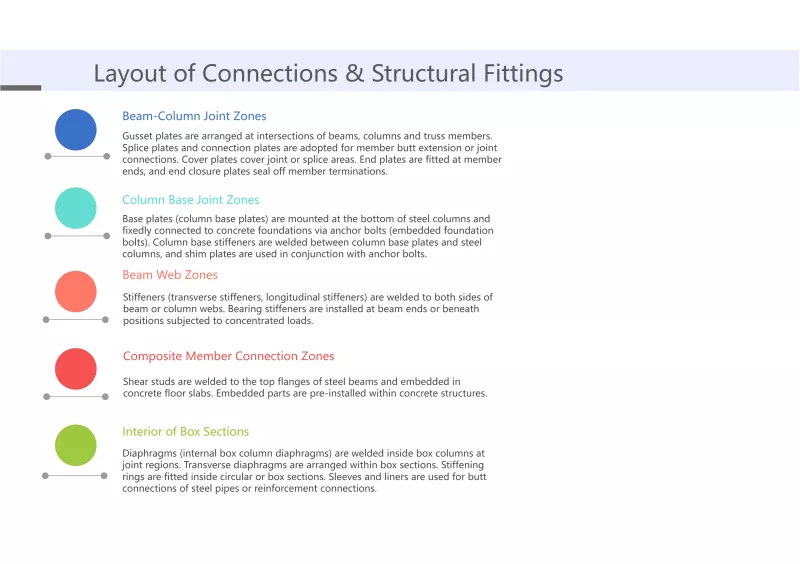

Konexioak eta estruktura-etxekidurak, zorroztasun-plakak, zurrungailuak, errodamenduen zurrungailuak, shim-plakak, konexio-plakak, juntura-plakak, estaldura-plakak, amaierako ixteko plakak, amaiera-plakak, oinarri-plakak, zutabe-oinarrizko zurrungailuak, zutabeen ainguratze-torlojuak, erresistentzia handiko torlojuak, torloju arruntak, zizaila-zuloak, txertatutako piezak, eraztunak, txertatutako piezak, eraztunak. diafragmak eta zeharkako diafragmak. Zurrungailuak zeharkako zurrungailuetan eta luzetarako zurrungailuetan banatzen dira; oinarri-plakek zutabe-oinarri-plakak dituzte; zutabe-aingura-torlojuak fundazio-torloju txertatu gisa ere ezagutzen dira; ebakidura-zuloak stud-konektore ere deitzen dira; diafragmak kutxa-zutabeetarako barne-diafragmak estaltzen dituzte. Ezinbesteko kategoria gisaaltzairuzko egituraosagaiek, konexioek eta egitura-etxekiek zuzenean zehazten dute karga-elementu guztiek modu eraginkorrean koordinazioan lan egin dezaketen ala ez eta karga-transferentzia-bidea etengabea eta fidagarria den.

Orain arte, egitura-konposizioaren arabera sailkatutako altzairuzko egitura-osagaien lau kategoria nagusiak sailkatu dira. Aurreko osagai guztiak altzairuzko eraikinen eraikuntza-planoetan marraztuta daude, egitura-kalkulu-txostenetan indarraren analisian sartuta eta amaitutako egituretan betiko atxikita. Osagaien konbinazioa proiektu mota ezberdinen arabera aldatzen da. Osagai mota bakoitzaren kokapen funtzionala eta diseinuaren logika zuzen ulertzea ezinbesteko baldintza da kantitate-faktura zehatzak biltzeko eta unitateko prezio integralak arrazoiz zehazteko, baita altzairuzko egituren diseinu-asmoa eraikin fisiko seguru eta fidagarri bihur daitekeela ziurtatzeko oinarria ere.
