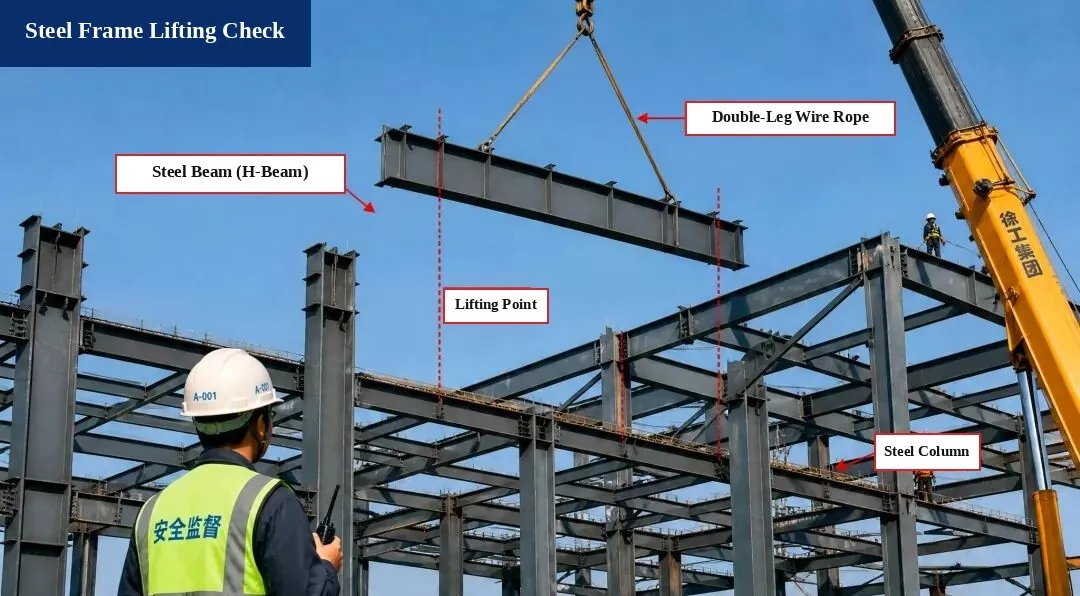

1. Altzairuzko markoa altxatzeko egiaztapena (Altxatze kalkulua)

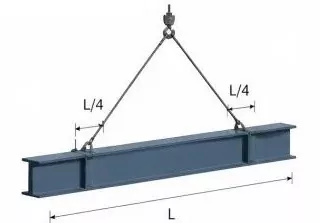

I. Jasotze-diagrama

Kide:Altzairuzko habea H500×200×10×16, Luzera L = 12,0 m

Igogailu puntuak:L/4-n ezarri habearen mutur bakoitzetik

Sling Angelua:α ≈ 60°

II. Karga-kalkulua

1. Habearen auto-pisua:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Karga-faktorea dinamikoa:Hartu 1.1

3. Eslingen pisua:Ez ikusi egin (arbuiagarria)

4. Altxatze-karga osoa:
P = G × 1,1 = 219,9 kN

5. Eslingaren tentsioa (karga orekatua):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

III. Eslingaren segurtasun-egiaztapena

1. Sling mota:φ20 altzairuzko alanbre-soka, haustura-karga Fb = 360 kN

2. Segurtasun-faktorea (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Baldintza estandarrak betetzen ditu!

Egiaztatu ondorioa:
Igoera eragiketa segurua da eta kodearen eskakizunak betetzen ditu.

Erreferentzia-arauak

• Altzairuzko Egituren Eraikuntzaren Kodea (GB 50755-2012)

• Eraikuntzan Igotzeko eta Igotzeko Segurtasunerako Kode Teknikoa (JGJ 276-2012)

Segurtasun-oharrak:

1. Egiaztatu altzairuzko habea, alanbre-sokak eta altxatzeko tresnak altxatu aurretik, seguruak eta fidagarriak direla ziurtatzeko.

2. Esleitu pertsona dedikatu bat jasotzeko prozesua zuzentzeko. Ezin da inor egon altxatutako habearen azpian.

3. Utzi berehala altxatzeko lanak haizearen abiadura 6. mailara edo handiagoa lortzen duenean.

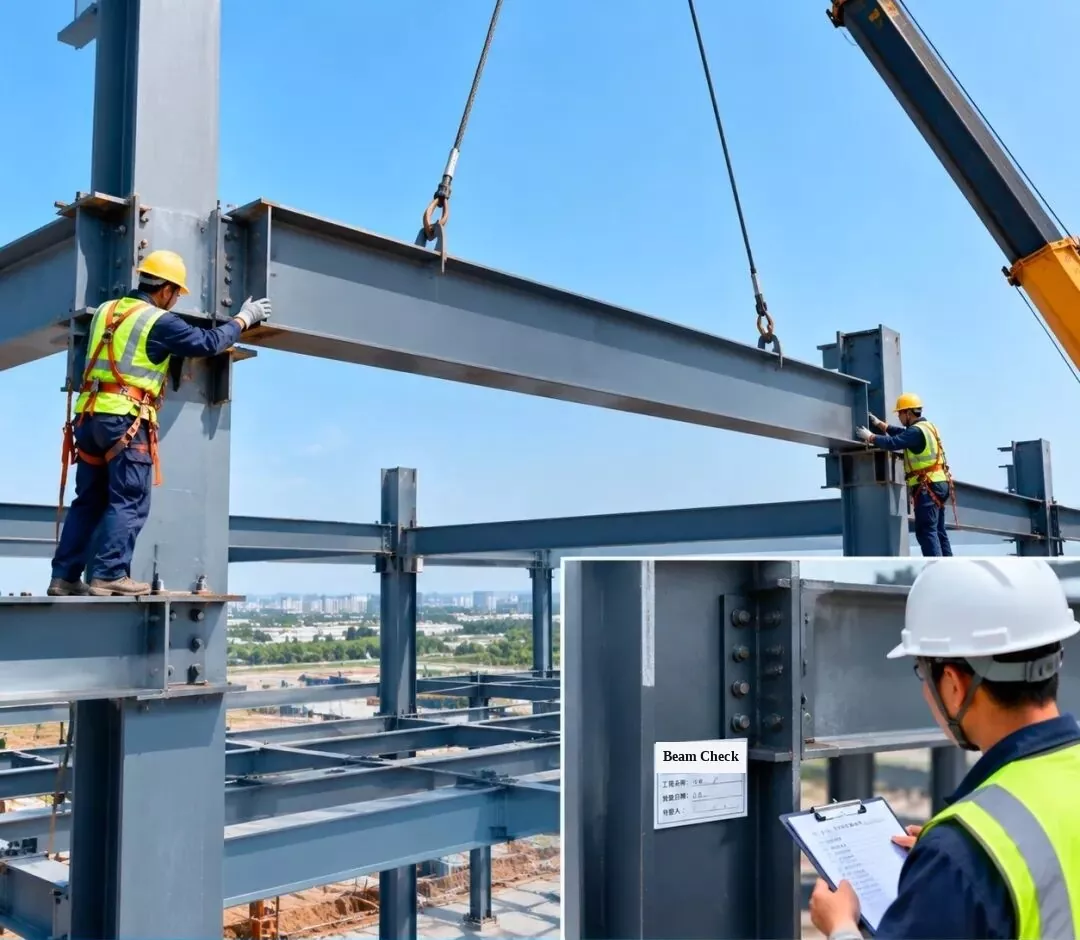

2. Altzairuzko markoaren instalazioa eta ikuskapena — Altzairuzko habearen instalazioa

Altxatu altzairuzko habea aurreikusitako posiziora, eta, ondoren, ikuskatu eta onartu konexio-junturak instalazioaren kalitateak diseinu-eskakizunak betetzen dituela ziurtatzeko.

[Sartu etiketa zutabean: altzairuzko habearen instalazioaren ikuskapena | Proiektuaren izena: 1. tailerra | Ikuskapen-data | Ikuskatzailea]

3. Altzairuzko markoaren instalazioa eta ikuskapena — Altzairuzko teilatu-truss-en instalazioa

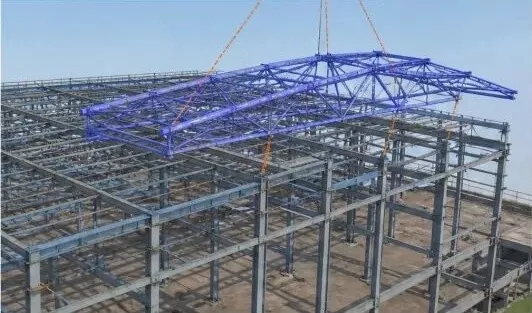

1. 3D BIM simulazioa:Simulatu altzairuzko teilatuaren instalazioa altxatze-plana eta instalazio-ordena hobetzeko.

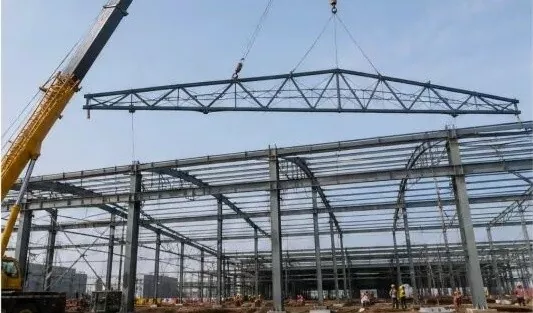

2. Teilatuaren truss altxatzea:Erabili kamioi-garabi bat truss altxatzeko eta jarri poliki-poliki posizioan orekatuta mantenduz.

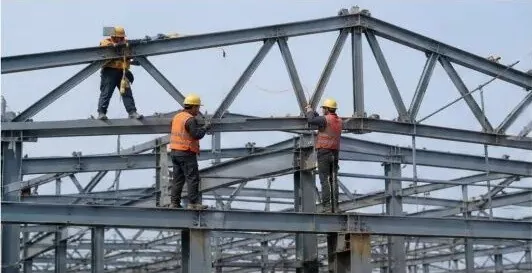

3. Kokatzea eta behin-behineko finkatzea:Teilatuaren truss jarri ondoren, ziurtatu aldi baterako eta egokitu bere posizioa eta altuera (altuera).

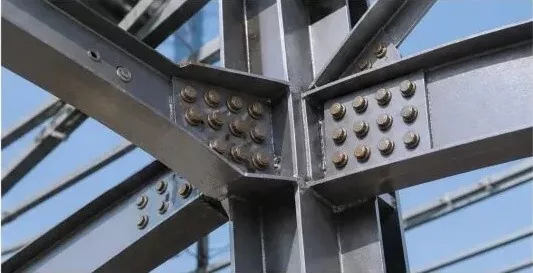

4. Indar handiko Bolt konexioa:Indar handiko torlojuak diseinu-arauen arabera estutu konexio sendoa bermatzeko.

5. Instalazioaren ikuskapena:Egiaztatu trusaren altuera, zabalera, tolestura (desflexioa) eta lerrokadura bertikala kodea betetzen dutela ziurtatzeko.

6. Ikuskapen-erregistroa:Ikuskapena gainditu ondoren, bete erregistro-inprimakia eta joan hurrengo eraikuntza-urratsera.

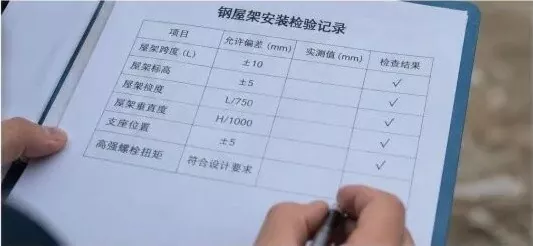

Altzairuzko Teilatuaren Instalazioen Ikuskapen Erregistroa

Ikuskapen-elementua	Baimendutako errorea (mm)	Neurtutako balioa (mm)	Egiaztatu Emaitza
Truss Hedadura (L)	±10	—	√ (Gaitu)
Truss-en altuera (altuera)	±5	—	√ (Gaitu)
Truss tolestura (desflexioa)	L / 750	—	√ (Gaitu)
Truss Lerrokadura Bertikala	H/1000	—	√ (Gaitu)
Laguntza Postua	±5	—	√ (Gaitu)
Indar handiko Bolt Torque	Diseinu baldintzak betetzen ditu	—	√ (Gaitu)

Kontrol puntu nagusiak:

Egiaztatu sarrerako altzairuzko pieza guztiak gunean haien mota, tamaina eta soldadura-kalitatea egiaztatzeko;
Erabili altxatze-plan seguru eta praktikoa altxatzeko segurtasuna bermatzeko;
Doitu eta konpondu truss posizioan jarri eta berehala;
Indar handiko torloju guztiak behar bezala estutu eta probatu haien momentua kodearen arabera;
Egin ikuskapen osoa instalatutako egiturak diseinu eta kode eskakizun guztiak betetzen dituela ziurtatzeko.

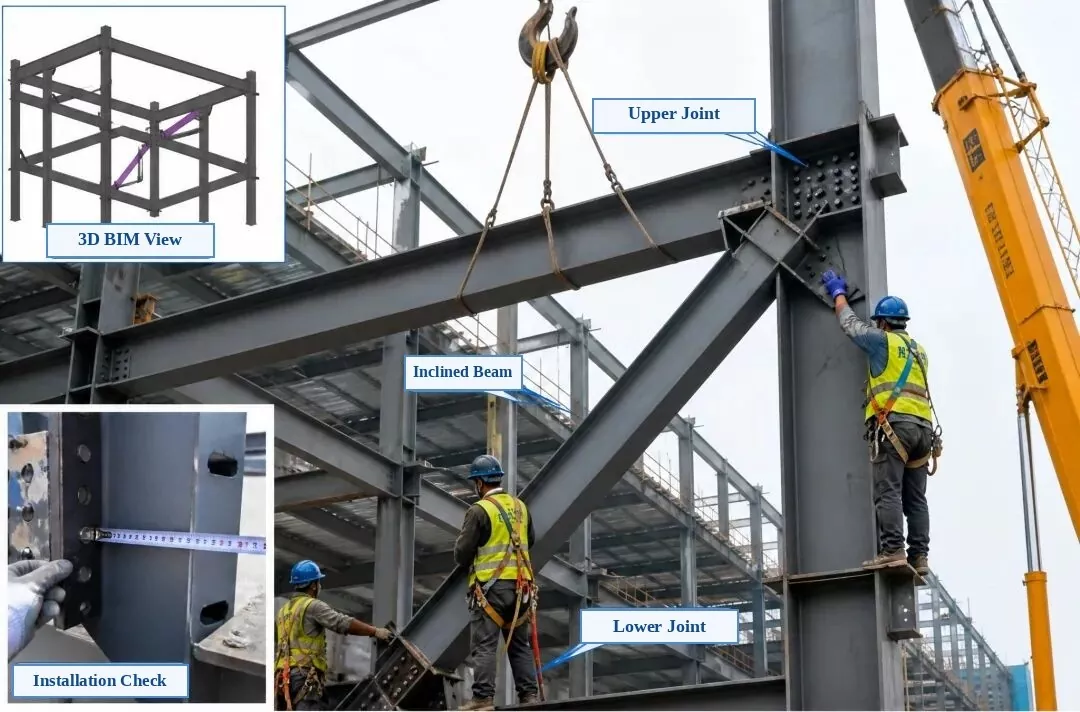

4. Altzairuzko markoaren instalazioa eta ikuskapena — Altzairuzko habe inklinatuaren instalazioa

Ateratako argazkien etiketak:Goiko ezkerreko txertaketa: 3D BIM ikuspegia | Beheko ezkerreko txertaketa: instalazioaren egiaztapena | Argazki nagusia: Goiko konexio-juntura, altzairuzko habe inklinatua (eskua diagonala), beheko konexio-juntura

Altzairuzko markoaren instalazioa eta ikuskapena — Altzairuzko habe inklinatuaren instalazioa

1. Instalazio aurreko egiaztapena:Egiaztatu pieza-zenbakia, tamaina, torloju-zuloen posizioak eta konexio-plakaren norabidea. Ziurtatu kontaktu-azalak lauak, garbiak eta errebarik edo oliorik gabe daudela.

2. Jasotzea eta kokatzea:Erabili bi jasotze-puntu inklinatutako habea poliki-poliki tokira altxatzeko. Konpondu aldi baterako eta ziurtatu goiko eta beheko junturak altzairuzko zutabearekin eta habearekin zehaztasunez lerrokatzen direla.

3. Lerrokatzea eta doikuntza:Doitu habe inklinatuaren erdiko lerroaren posizioa, altuera eta lerrokadura bertikala diseinuaren eskakizunak betetzeko. Osatu konexio iraunkorra lerrokatu ondoren.

4. Konexio metodoa:Lotu indar handiko torlojuekin. Estutu uniformeki erditik kanpo bi aldeetara diseinuak eskatzen duen moduan, eta markatu torloju bakoitza azken estutze-ikuskapenaren ondoren.

5. Instalazioaren ikuskapena:Egiaztatu erdiko lerroaren posizioa, altuera, lerrokadura bertikala, plakaren kontaktuaren estutasuna eta torlojuaren estutzearen kalitatea. Guztiak altzairuzko egituren eraikuntza kalitatea onartzeko kodea bete behar du (GB 50205).

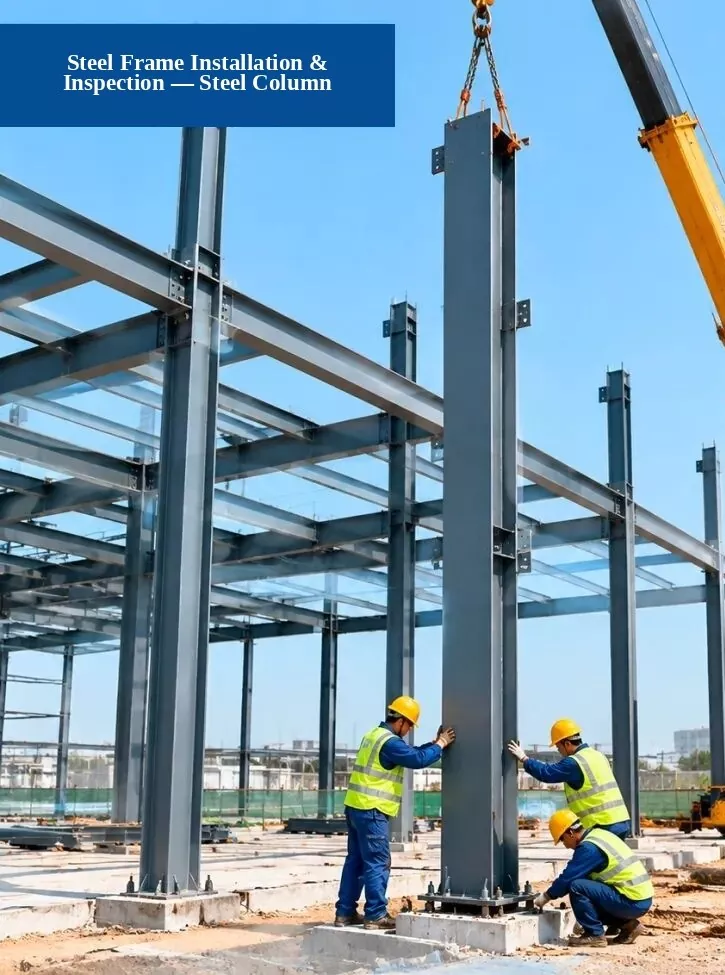

5. Altzairuzko markoaren instalazioa eta ikuskapena — Altzairuzko zutabeen instalazioa

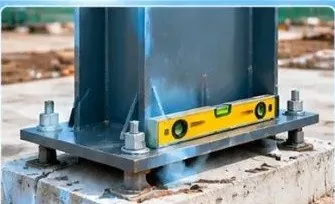

1. Fundazioaren egiaztapena:Egiaztatu aingura-torlojuen posizioek, zimenduen altuerek eta zimenduen dimentsioek diseinu-baldintzak betetzen dituzten.

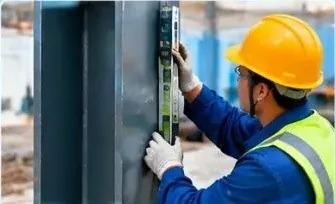

2. Lerrokatze bertikala egiaztatzea:Erabili estazio osoa, laser bidezko plotadura edo zuzenketa maila altzairuzko zutabea zuzen (bertikala) dagoen egiaztatzeko.

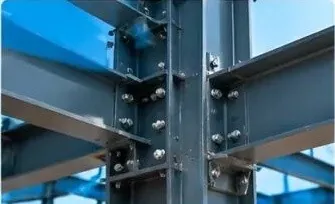

3. Konexioaren kalitatearen egiaztapena:Egiaztatu indar handiko torlojuak, soldadurak eta konexio-plakak baldintza estandarrak betetzen dituzten.

Eraikuntza-prozesua:1. Prestaketa lanak → 2. Altxatu eta jarri altzairuzko zutabea → 3. Instalatu eta seguru → 4. Ikuskapena eta onarpena

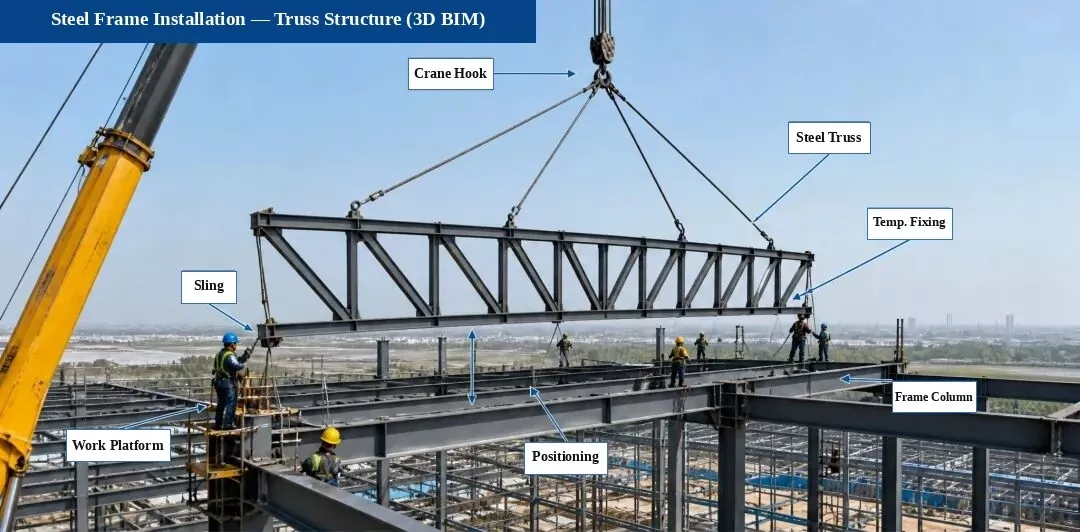

6. Altzairuzko markoaren instalazioa — Truss Egituraren Instalazioa (3D BIM Diagrama)

Instalazio-prozesuaren fluxua:Inkesta eta markaketa → Laguntza egiaztatzea → Igogailua eta lekua → Behin-behineko finkapena → Lerrokatzea eta doikuntza → Indar handiko Torlojuen konexioa → Soldadura (beharrezkoa bada)

Instalazio puntu nagusiak:

Altxatu aurretik, egiaztatu bi aldiz euskarriaren erdiko lerroa, altuera eta txertatutako piezen posizioak;
Erantsi haizearen gidari-sokak (taglines) altxatzean truss egonkor mantentzeko;
Egokitu eta aldi baterako bermatu truss jarri ondoren okertu edo distortsiorik ez izateko;
Erresistentzia handiko torloju-konexioek diseinu- eta kodea-arauak jarraitu behar dituzte eta behar den momentuarekin estutu behar dira;
Soldadura-kalitateak Altzairuzko Egituren Eraikuntza-Kalitatea Onartzeko Kodean (GB 50205) arauak bete behar ditu.

Ikuskapen-puntuak (Gunearen argazkiak):

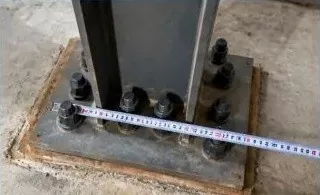

1. Laguntza eta kontrol bateratua

Egiaztatu euskarri-torlojuen, plaka-plaken eta txertatutako piezen posizioak eta altuerak diseinu-eskakizunak betetzen dituztela ziurtatzeko.

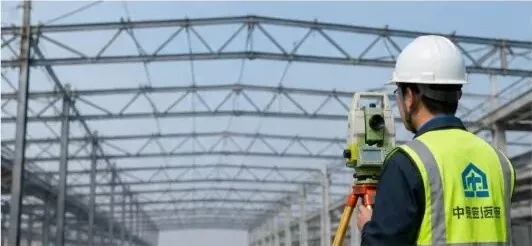

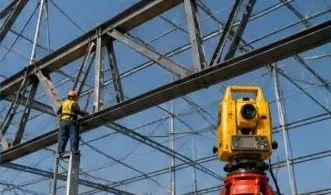

2. Truss Lerrokatzea egiaztatzea

Erabili estazio total bat trussaren erdiko lerroa, altuera eta tolestura neurtzeko eta lerrokadura-doikuntzak egiteko.

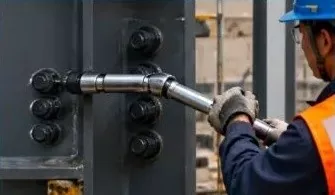

3. Indar handiko Bolt Check

Egiaztatu erresistentzia handiko torlojuen kopurua, tamaina eta momentua, eta berriro probatu kodeak eskatzen duen moduan.

Oharra:Proiektu honetako truss egitura fabrikan aurrez muntatuta dago eta tokian sekziotan altxatzen da, instalazio zehatza, kalitatea eta segurtasuna bermatzeko.

7. Altzairuzko markoa eta metalezko teilatu-xafla profilatua instalatzea eta ikuskatzea

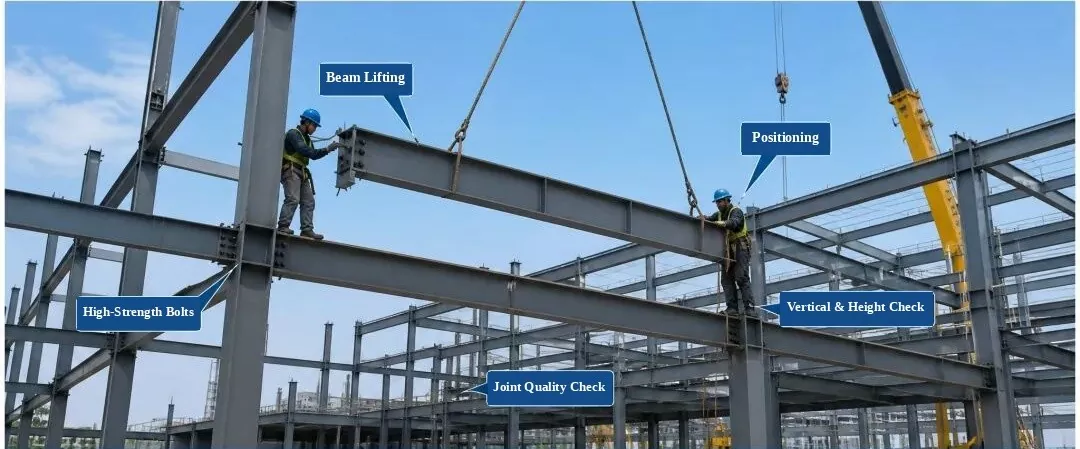

Altzairuzko markoaren instalazioa eta ikuskapena

(Etiketak: habearen altxatzea, kokatzea, indar handiko torlojuak, bertikala eta altuera egiaztatzea, junturaren kalitatearen egiaztapena)

1. Sarrerako piezaren egiaztapena:Egiaztatu materialaren kalitatea, tamaina, gainazalaren egoera eta zuzentasuna. Instalatu ikuskapena gainditu ondoren bakarrik.

2. Prozesuaren Kontrola:Kontrolatu piezaren kokapena, altuera, lerrokadura bertikala eta torlojuak estutzea instalazioan.

3. Ikuskapen-elementuak:Erdiko lerroaren posizioa, altuera, lerrokadura bertikala, gainazaleko lautasuna eta torlojuaren konexioaren kalitatea.

4. Kalitate Araua:Altzairuzko Egituren Eraikuntza-Kalitatea Onartzeko Kodea bete behar du (GB 50205-2020).

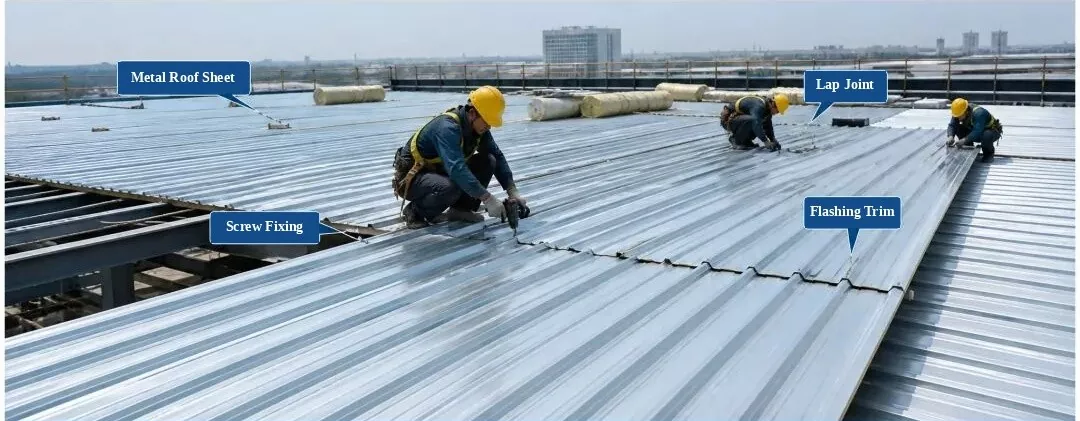

Profiled Metal Teilatu Xafla Instalazioa eta Ikuskapena

(Etiketak: teilatu metalikoko xafla, juntura bat, torloju auto-tapatzaileen finkapena, keinuzko mozkina)

1. Materialaren egiaztapena:Egiaztatu panelaren profila, lodiera, estaldura eta kolorea. Erabili ikuskapena gainditu ondoren bakarrik.

2. Instalazio-arauak:Gainjarri panelak behar bezala eta finkatu. Mantendu torlojuen arteko tartea muga estandarren barruan, torlojurik falta edo gaizki kokaturik gabe.

3. Ikuskapen-elementuak:Teilatuaren lautasuna, gainjartze-zabalera, finkatzeko puntuen tartea eta iragazgaizte-xehetasunak.

4. Kalitate Araua:Metal Teilatuen Ingeniaritzarako Kode Teknikoa bete behar du (GB 50345-2012).

8. Altzairuzko markoen instalazioa eta ikuskapena — Altzairuzko eskailerak eta eskudelak instalatzea

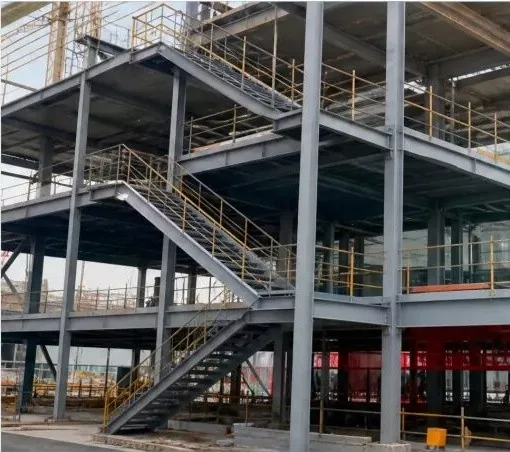

1. Altzairuzko eskailerak eta barandak amaituta (Gunearen argazkia)

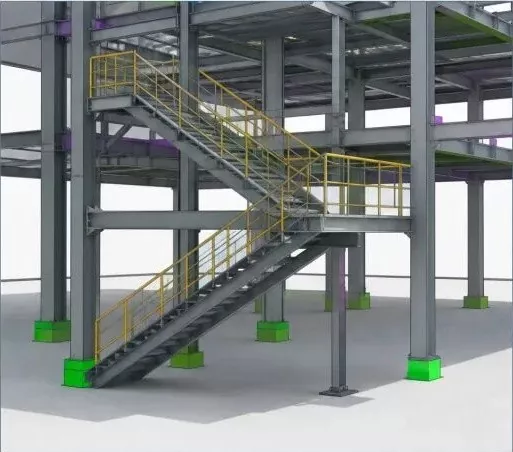

2. 3D BIM eredua (altzairuzko eskailerak eta esku-barandak)

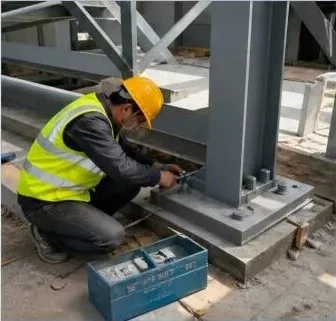

3. Altzairuzko Eskailera Instalazioa (Guneko Lanak)

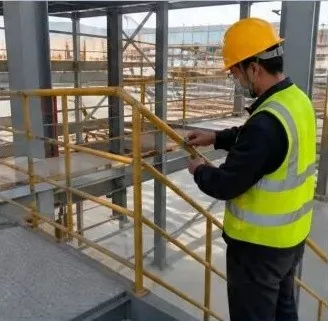

4. Barandaren instalazioa (Guneko lana)

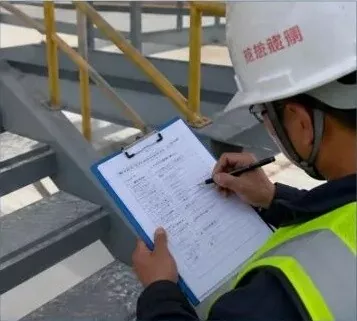

5. Instalazioaren kalitatearen ikuskapena (Gunearen egiaztapena)

Argibideak:

Altzairuzko eskailerak eta esku-barandak instalatu aurretik, egiaztatu osagaien dimentsioak, altuerak eta diseinuaren erdiguneak;
Torlojudun konexioak erabiltzean, egiaztatu torlojuaren tamaina, kantitatea eta momentua konexio irmoa ziurtatzeko;
Instalatutako eskudelak irmoak eta zuzenak izan behar dira, diseinu eta kodearen baldintzak betetzen dituzten soldadura oso eta leunekin;
Instalatu ondoren kalitate-ikuskapena egin eta ikuskapen-erregistroa bete proiektuaren kalitatea ziurtatzeko.

Altzairuzko egituren eraikuntza-prozesuen arauak (altzairu-markoak)

Altzairuzko egituraesGaur egungo eraikuntza-merkatuan oso erabiliak dira eraikuntza-markoak eraikitzeko, eta etorkizunean eraikin nagusiko egituretarako aukera nagusi bihurtuko dira. Altzairuzko egiturek azpikategoria, egitura mota eta osagai mota asko dituzte. Egitura-sisteman oinarrituta, lau mota nagusitan banatzen dira: atari-markoak, espazio-sareak, trusak eta marko-egiturak.
