Bederatzi puntu gako altzairuzko egituren fabrikako eraikinen diseinurako eta eraikuntzarako

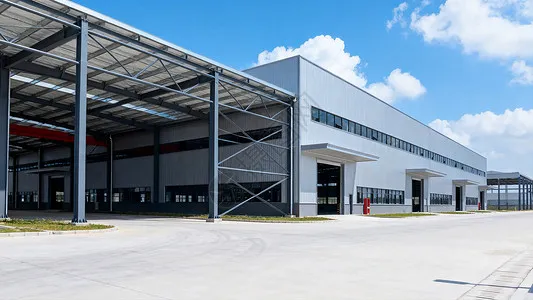

Altzairuzko egitura fabrikako eraikinakEraikuntzako ingeniaritzan oso ezagunak izan dira, eraikitzeko azkarrak direlako, pisu handikoak direlako, errendimendu sismiko ona dutelako eta ingurumena errespetatzen dutelako. Eraikin industrialen diseinuan, pixkanaka hormigoi armatuzko egitura astunagoa ordezkatu dute.

Aspalditik altzairuzko egiturak ez dira erabiltzen Txinan, eta haien diseinu eta eraikuntza teknika zehatzak garatzen ari dira oraindik. Altzairuzko egiturako industria-eraikinek abantaila ugari eskaintzen dituzten arren, altzairuak material gisa eragozpenak ere baditu —adibidez, suaren aurkako erresistentzia eskasa eta herdoiltzeko joera. Faktore horiek kontuan hartu behar dira bai diseinuan, bai eraikuntzan.

I. Altzairu Egitura Fabrikaren Eraikinen Abantaila Nagusiak

Laburpenean esan bezala, abantaila nagusiakaltzairuzko egitura eraikin industrialakhonako hauek dira. Lehenik eta behin, eraikuntza-abiadurari dagokionez: altzairuzko osagaiak fabrika batean masiboki ekoitzi daitezke; eraikuntza sinplea da eta muntaketa azkarra da, eta horrek eraikuntza epea asko laburtzen du. Bigarrena, autopisuari dagokionez: eraikinaren egiturazko pisua %30 inguru murriztu daiteke; hau bereziki ekonomikoa da zimenduen euskarri-ahalmen txikia edo gotortze sismiko-intentsitate handiko guneetan, non ekonomia orokorra hormigoi armatuzko egitura-sistemen baino hobea den. Azkenik, ingurumenaren babesari dagokionez: altzairuzko egiturak eraikin ekologikoen sistema berdeen familiakoak dira; altzairua bera erresistentzia handiko eta eraginkortasun handiko materiala da, birziklapen balio handikoa, eta ez du enkofratu behar eraikuntzan.

II. Marrazki Diseinuaren garrantzia

Marrazkiak eraikuntzaren oinarria dira edozein proiektutan. Altzairu-egiturako industria-eraikin baten diseinu-fasean, eraikuntza-unitateko teknikari profesionalak marrazkien azterketa bateratu bat egiteko antolatu behar dira, planoak "akatsak, huts-egiteak, talkak eta gabeziak" egiaztatzeko, arazoak eraikuntza hasi aurretik konpondu daitezen eta marrazki-arazoek kalitatean eta ordutegian duten eragina ahalik eta txikiena izan dadin. Altzairuzko egitura-proiektu baterako, eraikuntza-antolaketa-diseinu bereiziak prestatu behar dira fabrikazio faserako eta muntatze faserako; fabrikazio-prozesuaren dokumentuak fabrikazio-fasean prozesu eta azpielementu bakoitzaren kalitate-estandarrak eta baldintza teknikoak jaso beharko ditu, baita produktuaren kalitatea bermatzeko hartutako neurri zehatzak ere.

III. Bracing-sistemaren diseinu-printzipioak

Eraikinaren portaera espaziala bermatzeko, bere zurruntasun orokorra hobetzeko, luzetarako indar horizontalak aurre egin eta transmititzeko, kideen gehiegizko deformazioa saihesteko, konpresio-kideen bulkazioa saihesteko eta egituraren egonkortasun orokorra bermatzeko, euskarri-sistema fidagarri bat antolatu behar da eraikinaren egitura-formaren, garabiaren diseinuaren, bibrazio-ekipoaren, tailerren zabaleraren eta altueraren eta tenperatura-eremu bakoitzaren luzeraren arabera. Tenperatura-eremu bakoitzak zutabeen arteko tirante-sistema egonkor bat hornitu behar du, teilatuaren alboko tirante horizontalarekin koordinatuta. Beheko zutabearen tirantearen posizioa luzetarako deformazioaren norabidea zehazten duen eta tentsio termikoaren zenbatekoari eragiten dion funtsezko faktorea da; beheko zutabe-zutabea tenperatura-eremuaren erditik ahalik eta hurbilen jarri behar da, eta horrela, luzetarako kideak, hala nola garabi-habeak, bi muturretara askatasunez zabaldu eta uzkur daitezke tenperatura aldatzean. Tenperatura-eremua laburra denean, beheko zutabe-zutabe multzo bakarra erdian jartzen da normalean. Dena den, tenperatura-eremua 150 m baino luzeagoa denean, zutabe beheko zorroten bi multzo instalatu behar dira eremuaren barruan, luzetarako zurruntasuna bermatzeko; tenperatura-eremuaren erdiko herenaren barruan kokatu behar dira, ahal den neurrian, eta bi multzoen arteko zentrotik zentrorako distantzia ez da 72 m baino gehiagokoa izan behar, gehiegizko tentsio termikorik ez izateko.

IV. Diseinu sismikorako funtsezko puntuak

Altzairuzko egiturako industria-eraikin baten diseinu sismikoa egitean, honako puntu hauek kontuan hartu behar dira. Lehenik eta behin, antolamendu orokorrari dagokionez, egituraren masa eta zurruntasuna uniformeki banatu behar dira, eraikina uniformeki kargatu eta modu koordinatuan deformatu dadin; zurruntasun irregularra saihestu behar da, errendimendu sismikoan eragin txarra baitu. Zeharkako egiturarako, marko zurrun bat edo teilatuaren truss zutabeetara zurrun lotuta dagoen marko bat hartu behar da, altzairuaren karga-errendimendua guztiz aprobetxatzeko eta zeharkako deformazioa murrizteko. Bigarrenik, altzairuzko egiturako eraikinek huts egiten dute normalean ez kideen indarra nahikoa ez delako, baizik eta kideek kiribiltzen dutelako; horregatik, bereziki garrantzitsua da eraikinaren egonkortasun orokorra bermatzen duen ondo antolatutako euskarri-sistema. Azkenik, lurrikararen eraginpean, ziklo baxuko nekea gertatzen da, eta eraikinean duen eragina kontuan hartu behar da diseinuan. Egitura-konexioen diseinuak bermatu behar du juntura-hutsegitea ez dela gertatu egitura-elementuen sekzio osoko errendimendua baino lehen; kideei fase plastikoan sartzen utzi behar zaie, energia sismikoa guztiz xurga dezaten eta beren ahalmen sismikoa garatu dezaten.

V. Beroarekiko eta Suarekiko Erresistentzia Diseinuaren garrantzia

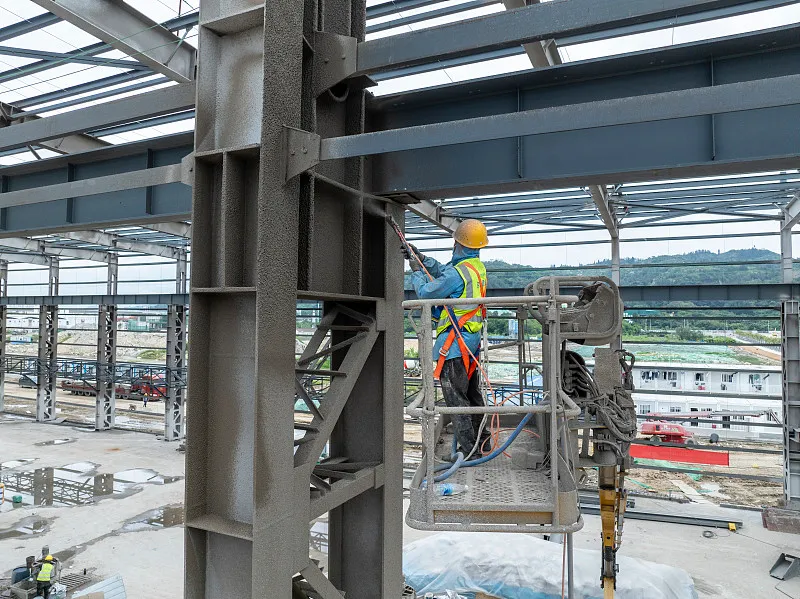

Altzairuzko egiturako eraikin industrialaksuaren erresistentzia eskasa dute. Altzairua 100 °C-tik gora berotzen denean, bere trakzio-ersistentzia gutxitzen da eta plastikotasuna handitu egiten da tenperatura igo ahala. 250 °C inguruan, altzairuaren trakzio-ersistentzia apur bat handitzen da plastikotasuna txikiagotzen den bitartean, hauskortasun urdina izenez ezagutzen den fenomenoa. 250 °C-tik gora, altzairua arrastaka hasten da. 500 °C inguruko tenperaturan, altzairuaren indarra hain baxua jaisten da, non altzairuzko egitura erori daitekeen. Hori dela eta, altzairuzko egitura baten gainazaleko tenperatura 150 °C-tik gorakoa den bakoitzean, isolamendu termikoa eta suaren aurkako diseinua eman behar da (normalean, beroarekiko erresistenteak eta suaren aurkako estaldurak aplikatuz lortzen da).

-ren eraikuntzanaltzairuzko egitura eraikin industrialak, arazo praktiko asko sortzen dira; hemen nabarmenenak baino ez ditugu aztertzen.

VI. Eraikuntzan zehar aingura-torlojuak txertatzea

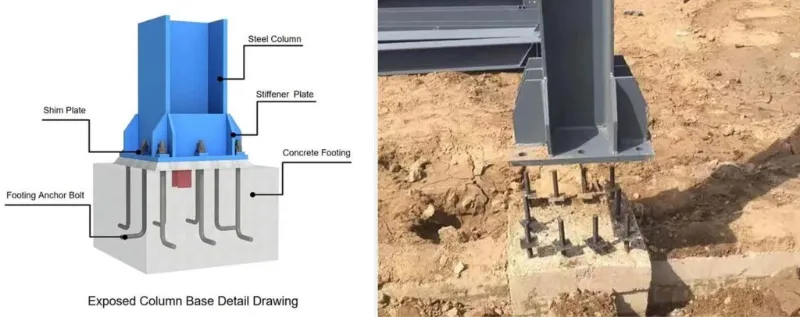

Esan daiteke aingura-torlojuak ondo instalatuta egotea funtsezkoa dela altzairuzko egiturako industria-eraikin baten egonkortasunerako. Aingura-torlojuen zehaztasunak zuzenean eragiten du altzairuzko egituraren kokapenean. Aingura-torlojuak zehaztasun zorrotzarekin txertatu behar dira: ardatzaren desbideratzea ±2,0 mm, eta kota ±5,0 mm. Zutabeen aingura-torlojuak instalatu aurretik, proiekta ezazu kontrol sare horizontalaren ardatz guztiak zutabearen oinarriaren goiko gainazalean eta itxi begizta, torlojuen instalazioaren zehaztasuna bermatzeko; ondoren, zutabeen kanpoko ertzak ardatzen arabera markatu. Zutabeen aingura-torlojuen euskarri-markoa (oinarria) altxatuta dagoenean, transferitu behar den kota altzairuzko hodi-markora.

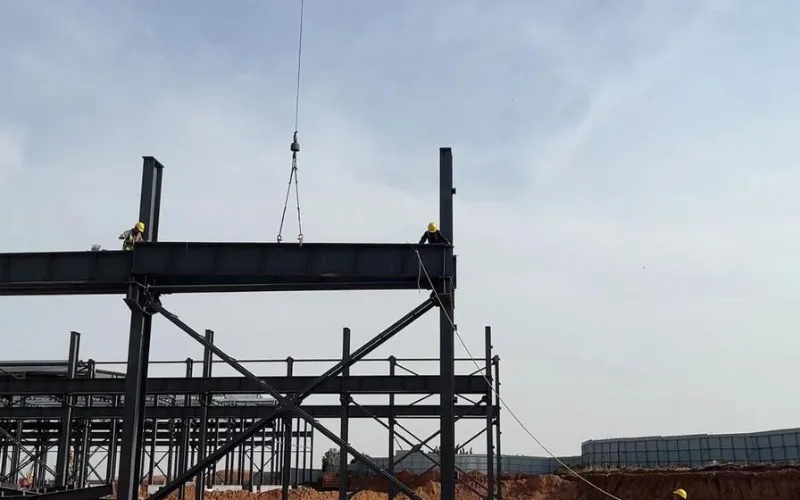

VII. Igotzerakoan neurriak

Neurri nagusiak hauek dira. Lehenik eta behin, markatu gurutze-erdiko lerroak zutabe-oinaren oinarri-plakaren gainean eta ainguratze-torlojuen erdiko lerroak, eta garbitu zutabearen oinarrian dauden zizaila-zuloak; altzairuzko zutabea posizioan egon ondoren, egokitu bere kota eta estutu azkoinak. Bigarrenik, eremu batean altzairuzko zutabeak altxatu ondoren, jarri tiranteak (konexio-kideak), zutabeen egonkortasun orokorra bermatzeko eta altzairuzko habeak altxatzen direnean deformatu ez daitezen. Azkenik, altzairuzko habeak altxatu: habe pareak aire erdian konektatu eta erresistentzia handiko torlojuen hasierako estutzea egin; lehenengo habea lau alanbreekin bermatu behar da, alde batera oker ez dadin.

VIII. Garabi habe sistema instalatzeko zailtasunak

Eraikuntzan zehar, garabi-habeak zutabedun baotik zorrozki instalatu behar dira, zehaztapenen arabera. Zutabeen arteko tirantea instalatu eta konektatu ondoren, espazio-zurruntasun-unitate nahiko egonkorra osatzen du; bao horretatik instalatzea seguruagoa da eta garabi-habeak muntatzeak zutabeen bertikaltasunari eraginik ez diola ziurtatzen du. Instalazioan zehar, shim-plakak muturreko desbideratze handiak dituzten garabi-habeen azpian jarri behar dira; kinka horiek garabi-habe-sistema egokitu ondoren bere tokian soldatu behar dira, eta habeak aurrez ezarritako kokapen-lerroen aurka zehatz-mehatz lerrokatu behar dira. Balazta-sistema formalki konektatu behar da garabi-habeak egokitu eta konpondu ondoren. Balazta-plaka erresistentzia handiko torlojuen bidez garabiaren habeari eta soldadura bidezko truss osagarriari konektatzen zaionean, sekuentzia garrantzitsua da: lehenik eta behin, balazta-plaka garabi-habeari konektatu indar handiko torlojuekin eta egin hasierako estutzea; ondoren, egokitu truss osagarria, trenka-soldatu balazta-plakan eta egin erresistentzia handiko torlojuen behin betiko estutzea; azkenik, balazta-plaka soldatu truss laguntzaileari. Bai erresistentzia handiko torlojuen estutzeak, bai balazta-plakaren soldadura, plaka bakoitzaren erdialdetik bi ertzetara joan behar dira, plakaren barneko tentsioa murrizteko.

IX. Altzairuzko osagaien pilaketa

Altzairua errazteko, altzairuzko osagaiak modu egokian pilatu behar dira gunera iritsi ondoren. Printzipioak hauek dira: muntatzeko premiazko behar diren osagaiak zuzenean tokian pilatu behar dira, igotzeko sekuentziari jarraituz —lehenik igo beharrekoak gora doaz, eta gero igo beharrekoak beherago—; Premiazkoa ez diren osagaiak gunetik kanpo aldi baterako gorde behar dira. Pilatzerakoan, mantendu zutabeak eta habeak bereizita, eta pila itzazu ardatzen arabera. Biltegiratze-patioa izendatutako langileek kudeatu behar dute; osagaiak hornikuntza-eskakizunekin eta entrega-zerrendarekin zenbatu behar dira, eta erregistroak artxibatu behar dira. H ataleko kideak zutik gorde behar dira, inoiz ez lauak. Osagai bakoitzak gutxienez bi puntutan eutsi behar du; euskarri-puntuak kideen muturretatik tartearen zazpiren batean kokatu behar dira. Geruzetan pilatzean, ezin dira hiru geruza baino gehiago onartzen; egurrezko blokeak behar bezala jarri behar dira geruzen artean maila mantentzeko, eta euskarri-puntuak bertikalki lerrokatu behar dira.
