In situ altzairuzko egituraren muntaia + Igogailu integrala eraikitzeko lan-fluxua + funtsezko gogoetak

Sarrera:Inaltzairuzko egituraren eraikuntza, "lurrean muntatzea + garabi astunen igoera integrala" (egitura lurrean guztiz muntatzea eta garabi astunak erabiliz unitate bakar gisa altxatzea) gaur egun eskuragarri dagoen eraikuntza-metodorik errentagarri, seguru eta kalitate kontrolatuenetako bat da.

"Altuera handiko muntaketa soltearekin" (osagaiak piezaz pieza airean altua muntatzea) alderatuta, metodo honek nabarmen murrizten du altueran lan arriskutsuak, soldadura akatsen tasak murrizten ditu eta egitura-deformazioa modu eraginkorrean kontrolatzen du. Hala ere, lurreko gunearen prestaketa zorrotza behar du, doitasun handiko muntaketa-jaren konfigurazioa, altxatze-ingeniaritza kalkulu zorrotzak eta tokiko seinaleztapen eta komando akatsik gabe.

Jarraian, gida tekniko integral eta estandarizatu bat dagoin situ altzairuzko egituramuntaia eta igoera integrala: lan-fluxu argiekin eta baldintza tekniko praktiko eta zuzenekin egituratuta, erraz erreferentzia egiteko.

I. Eraikuntza-metodoaren oinarrizko ikuspegia

Eraikuntzako lan-fluxuaren logika: altzairuzko osagaien fabrikako aurrefabrikazioa ataletan → In situ lur-muntaia plantetan → Soldadura zuzentzea, soldadura ikuskatzea (NDT) eta pintura ukitzea → Pieza bakarreko altxaketa integrala posizioan → Finkatzea eta egitura-lerrokatzea.

Funtsezko abantailak

•  Lurrean egindako lana: eragiketa nagusiak lurrean egiten dira, erorketa-arriskuak eta altuera handiko arriskuak nabarmen murrizten direlarik.

•  Kalitate kontrolagarria: muntaia, soldadura eta lerrokatzea lurzoruko ingurune egonkor eta irisgarri batean egiten dira, zehaztasun eta eraikuntza kalitate handiagoa bermatuz.

•  Eraikuntza-eraginkortasun handia: altuera handiko soldadura eta torlojua gutxitzen dira, eraikuntzaren aurrerapena nabarmen bizkortuz.

Mugak

•  Muntatzeko eremu handia behar da: lur-eremu zabal, berdindua eta ondo trinkotua behar du tokian bertan muntatzeko.

•  Ekipo astuna eta egiaztapen zorrotzak: tona handiko altxatzeko garabiak eta ingeniaritza kalkulu zorrotzak behar ditu jasotzeko baldintzetarako eta lurzoruaren karga-gaitasunerako.

Agertoki aplikagarriak

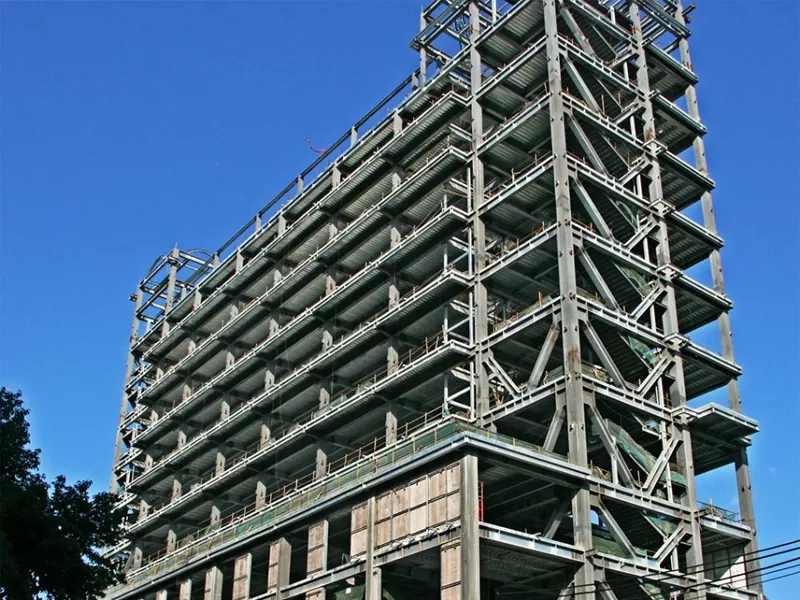

Gune irekiko altzairuzko egituraren eraikuntza, hala nola, hedadura handiko altzairuzko trukak, teilatuko altzairuzko moduluak, zabalera anitzeko altzairuzko markoak eta garabi astuneko habeen multzoak.

II. Eraikuntzako lan-fluxu estandarizatu osoa

Prozesuaren fluxu estandarra: Eraikuntzaren prestaketa → Gunearen berdintzea eta trinkotzea → Muntaia-jigaren konfigurazioa eta onarpena → Osagaien jasotzea eta berriro ikuskatzea → Lurraren muntaia → Soldadura-lanak → Soldadura-probak (NDT) eta Korrosioaren Aurkako Pintura Ukitzea → Altxatzeko Lug eta Rigging Konfigurazioa → Trial Lift Test → Formal Integralaren Konponketa eta Egokitze Fina → Sare-ardatzak eta kota berriro egiaztatzea → Konexio iraunkorra eta finkatzea → Aparailua kentzea → Proiektua onartzea → Muntaia Jig desmuntatzea

1. Hasierako Eraikuntzaren Prestaketa (Urrats Kritikoena)

Aurretiazko prestaketa ez bada egokia, egitura-deformazioa, iraultzea edo dimentsio-akatsak bezalako arazoak erraz gerta daitezke muntaian eta altxatzean. Zentratu zorrozki 4 oinarrizko zeregin hauetan:

•  Lehenengo plana: prestatu igotzeko eskema berezia. Arrisku handiko eragiketa superkritikoetarako, adituen berrikuspena eta onarpen formala derrigorrezkoak dira. Osatu ingeniaritza-kalkulu zehatzak garabiaren funtzionamendu-baldintzei, kideen tentsioari, lurrari eusteko ahalmenari eta altxatze puntuko kargak.

•  Materialak eta dokumentuak egiaztatzea: fabrikako adostasun-ziurtagiriak, errotako proben txostenak (MTR), fabrikako saiakuntza ez-suntsitzaileen erregistroak eta dimentsioko egiaztapen-orriak ikuskatu. Zorrotz saihestu bat ez datozen osagaiak lan-gunean sartzea.

•  Gunearen antolamendua planifikatzea: argi eta garbi izendatu osagaiak biltegiratzeko, lurrean muntatzeko lanetarako eta garabiaren joan-etorria/zutigailuak kokatzeko zona bereiziak. Lurzoru biguneko zimenduetarako, induskatu eta ordeztu betegarri solido batekin, trinkotu eta lurra zolatu/gogortu aldez aurretik.

•  Pertsonalaren segurtasunari buruzko informazioa: soldatzaileek, garabiek, seinaleek eta aparejatzaileek baliozko kualifikazio ziurtagiriak izan behar dituzte. Langile guztientzat segurtasun eta informazio tekniko sakonak egitea, banakako erantzukizunak eta segurtasun debekuak argituz.

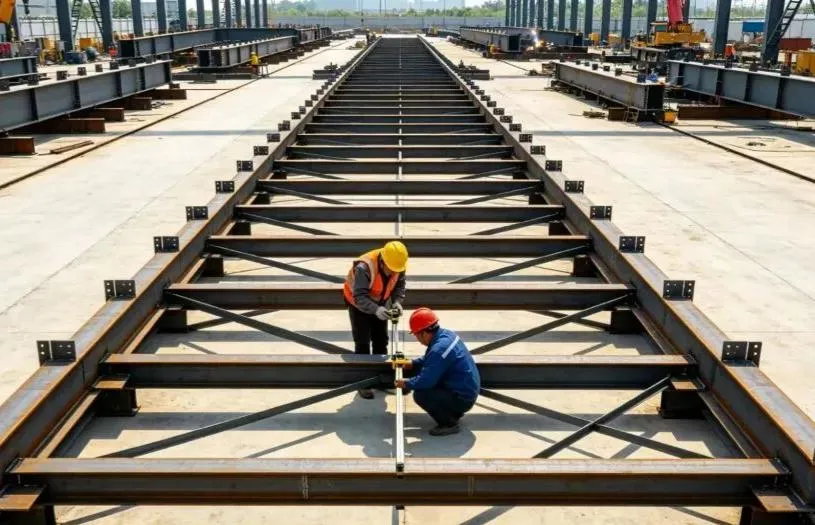

2. Muntaia Jig konfigurazioa eta onarpena

Muntaketa-jima (lurraren euskarria) ezinbestekoa da muntaia zehaztasunerako. Aldizkako muntaketa edo estandar gutxikoak, behin-behineko esparruak guztiz debekatuta daude!

•  Erabili altzairu estruktural estandarra: fabrikatu plantillak altzairu estandar nazionalaren atalak erabiliz, zurruntasun eta egonkortasun egokiak bermatzeko, kargatu ondoren lurra finkatzea, desbideratzea edo dardarak saihestuz.

•  Ezarpen eta kokapen zehatza: zehaztu gida-lerroak zehatz-mehatz; zorrozki kontrolatu sareko ardatzak, kota eta maila. Espazio handiko osagaietarako, eraiki aurre-kambera (goranzko kurba nahita) diseinuaren zehaztapenen arabera, zerbitzu-kargetan etorkizuneko sagging aurre egiteko.

•  Dedikatutako ikuskapena eta izenpea: ikuskapen espezializatu bat egin behar da plantilla konfiguratzen amaitzean. Grabatu eta artxibatu dimentsio, kota eta lautasun neurketa guztiak. Jig-a izenpetze formalaren ondoren bakarrik erabil daiteke

3. Osagaien entrega eta lurreko muntaketa

Lurraren muntaketa egituraren kalitate orokorra kontrolatzeko funtsezko prozesua da. Kontrol zehatza ezinbestekoa da:

•  Sarrerako osagaien ikuskapena: ikuskatu osagai bakoitza iristen denean, itxura, bidalketa deformazioa, estaldura babesleak eta torloju-zuloen lerrokadura ikusteko. Deformazio txikiak muntatu aurretik zuzendu eta zuzendu.

•  Jig-en kokatzea eta doikuntza: osagaiak plantillan jarri ondoren, erabili kate hidraulikoak eta tenkada-kableak, hedadura, ardatz-lerroak, kota, erro-hutsunea (junturak egokitzeko tartea) eta lerrokadura bertikala doitzeko eta zorrotz kontrolatzeko.

•  Soldadura Ziurtagirien Soldadura: Soldatzaile Ziurtagiriek Puntu Soldadura egin behar dute (aldi baterako eusteko soldadurak). Tack-soldadura luzera eta xerlo-hanka tamainak estandar teknikoak bete behar ditu, porositatea, pitzadurak eta soldadura-akatsak saihestuz.

•  Soldadura simetrikoa eta estresak arintzea: soldadura formalak "soldadura simetrikoa" eta "atzealdeko soldadura" printzipioak (segmentu txandakatuetan soldatzea) zorrotz jarraitu behar ditu tentsio termikoa uniformeki askatzeko eta deformazioa minimizatzeko. Altzairuzko xafla lodietarako, zorrozki ezarri aurreberoketa eta interpass tenperatura kontrolak.

•  Multatu osteko egiaztapena: muntaia amaitu ondoren, berriro neurtu ondo dimentsio orokorrak, kamber-balioak eta albo-zuzentasuna ingeniaritza-kodeak eta diseinu-planoak erabat betetzen direla bermatzeko.

4. Soldaduraren ikuskapena eta korrosioaren aurkako pintura ukitzea

•  Proba ez-suntsitzaileak (NDT): egin Ultrasoinu-probak (UT) edo Proba erradiografikoak (RT) diseinuaren zehaztapenen arabera. Betetzen ez den edozein soldadura guztiz zulatu, berriro soldatu eta berriro probatu behar da, % 100ean sailkatu arte.

•  Soldadura-garbiketa eta birpinketa: leundu soldatutako junturak, kendu herdoila, zepak eta zipriztinak, eta berehala aplikatu korrosioaren aurkako lehengaia eta estaldura babes-sistema etengabea eta oso-osorik bermatzeko.

•  Azalera babestea: babestu indar handiko torlojuen marruskadurazko ukipen-azalak, torlojuen zuloak eta amaitutako pintura-geruzak soldadura zipriztinetatik, koipe/olio kutsaduratik eta marradura mekanikoetatik.

5. Jasotze-puntuak eta apareju hautaketa

Core Lifting Segurtasun Araua: Ez aldatu inoiz igogailu-puntuak baimenik gabe, ez nahastu inoiz bat ez datozen aparailuak eta ez jarri osagaiak indar desegokietara.

•  Erabili diseinatutako altxagailuak: erabili beti aurrez diseinatutako eta fabrikan diseinatutako altxagailuak (pad begiak). Erabat debekatuta dago tokian tokiko soldadura edo zuloak zulatzea. Igogailuen soldadura guztiek % 100eko NDT ikuskapena egin behar dute.

•  Aparjagailu-gaitasunaren kalkulua: hautatu altzairuzko alanbre-sokak, kateak eta altxatzeko eslingak zorrozki kalkulatutako kargetan oinarrituta, karga dinamikoaren segurtasun-faktoreak barne hartuta. Gainkarga egitea guztiz debekatuta dago.

•  Eskina babesleak: jarri izkin babesleak (leungarriak/ertz babesleak) altzairuzko kideen ertz eta ertz zorrotz guztietan alanbre-sokak moztu edo honda ez daitezen.

•  Aldi baterako errefortzua: Gehitu aldi baterako euskarriak/kideak egiturazko horma meheetan edo horma meheetan (adibidez, truns luzeak) altxatzean bihurridurak, inflexioak edo tokiko deformazioak saihesteko.

6. Trial Lift Test (inoiz ez da saltatu behar)

Proba igogailua igoera istripuen aurkako azken defentsa-hesia da.

•  Altxatu eta pasa: igo osagaia muntaketa-jarengandik 200-300 mm-ra leunki, eta eutsi 5 eta 10 minutuz airean esekita.

•  Inspekzio integrala: ondo ikuskatu: karga-baldintzak altxatze-puntuetan, aparailuen deformazioa, kideen desbideraketa orokorra eta lokala, garabiaren egonkortasuna, tenteen azpian lurra finkatzea eta plantillan dauden interferentziak edo zartadurak.

•  Anormaltasuna berehala jaistea: ezohiko zarata, egiturazko distortsioa edo lurzoruaren gehiegizko finkapena ikusten bada, jaitsi osagaia berehala plantillara. Igoketa formala ekintza zuzentzaileak onartu ondoren bakarrik egin ahal izango da.

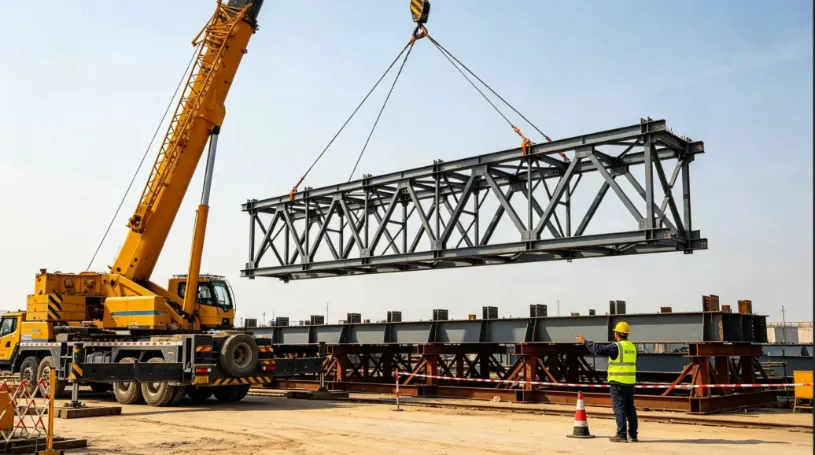

7. Osoko altxatzea, kokatzea eta aldi baterako bermatzea

•  Pertsona bakarreko seinaleztapen bateratua: eragiketak seinaleztapen-komandante bakar batek zuzendu behar ditu esku-seinale estandarizatuak eta ahots-aginduak erabiliz. Erabat debekatuta daude pertsona anitzeko seinaleztapena eta eragiketa kaotikoak.

•  Garabia-mugimendu leunak: altxatzeak, biratzeak (baluntzeak) eta altxatzeak (boom derricking) leun eta motel mantendu behar dira. Saihestu geldialdi bortitzak, bira zorrotzak edo kolpe-kargak. Lurreko taldeak etiketa-lerroak erabili behar ditu (sok gidariak) osagaiaren orientazioa egonkortzeko eta dauden egiturekin talka saihesteko.

•  Kokapena eta berehalako behin-behineko euskarria: euskarri iraunkorretan eserita egon ondoren, doitu zehatz-mehatz sareta-ardatzak, kota eta iturburu bertikala. Berehala instalatu behin-behineko euskarri-zutoinak eta estutu tenka-kableak.

•  Core Safety Line Gorria: ez askatu inoiz garabiaren kakoa artealtzairuzko egituraegitura-sistema egonkorra eta autosostengatzailea osatzen du.

8. Konexio eta Amaierako Lan Iraunkorrak

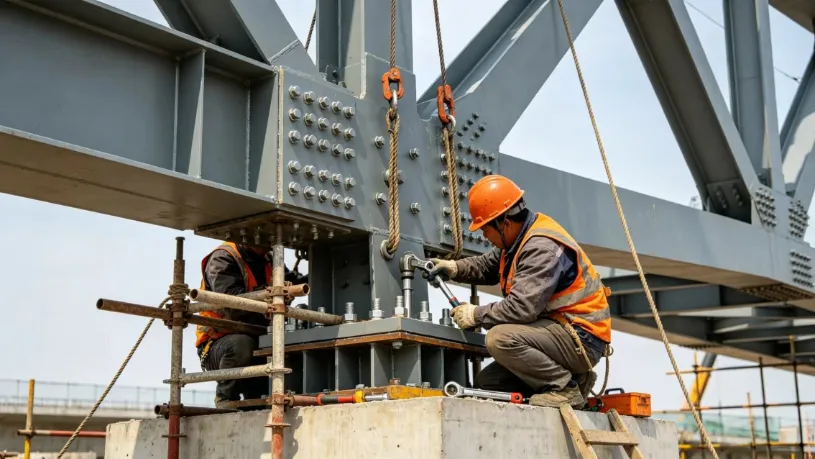

•  Indar handiko torlojuak lehenik: lehenetsi indar handiko torlojuak lotzea. Zorrotz jarraitu bi faseko estutze-sekuentzia: "Hasierako estutzea → Azken momentua estutzea". Markatu argi eta garbi torloju bakoitza behin betiko estutu ondoren, torloju galduak, solteak edo gehiegi estutu ez daitezen.

•  Guneko juntura-soldadura: egin tokian topo eta juntze-soldaketak pasabide anitzeko geruzetan, eta egin itzazu proba ez-suntsitzaileak (NDT) berehala amaitzean.

•  Egituraren birneurketa orokorra: neurtu berriro dimentsio orokorrak, kotak eta desbideratze-balioak. Behin betetzen dela ziurtatu ondoren, desmuntatu segurtasunez altxatzeko engranajeak, behin-behineko euskarriak eta lurreko muntaketa-jina.

•  Estalduraren konponketa eta entrega: ukitu kaltetutako guneetan kaltetutako korrosioaren eta suaren aurkako estaldura guztiak amaitutako instalazioa amaitzeko.

III. Lekuko neurri kritikoak (saihestu beharreko hutsune nagusiak)

1. Muntaia Kalitate Kontrolerako Puntuak

•  Solid Jig Foundation: muntatzeko plantillaren azpiko lurrak irmoa, trinkotua eta berdinduta egon behar du. Guztiz debekatuta dago muntaketa lanak lur bigunean edo urez betetako lurzoruan eguraldi euritsuan, likidazio irregularrak ekiditeko.

•  Kanberaren aurreko kontrol zorrotza: zehatz-mehatz ezarri aurrekaria (goranzko kurba nahita) hedadura handiko kideentzat diseinu-balioen arabera. Egiaztatu birritan neurketak muntatu aurretik eta ondoren muntatu ondoren beheranzko beherakada saihesteko.

•  Eguraldi gogorraren soldadura-murriztapenak: berehala utzi aire zabaleko soldadura egitea haize, euria, elurra edo izozte-tenperaturan. Ziurtatu altzairuzko gainazal hezeak ondo lehortzen direla berotzeko sopleteekin soldatzen hasi aurretik.

•  Babestu indar handiko torlojuen marruskadura-gainazalak: babestu zorroztasunez torlojuen kontaktuaren marruskadura-azalak. Artezketa, olioa kutsatzea edo soldadura zipriztinduta erretzea guztiz debekatuta dago, irristatze koefizienteak ingeniaritza estandarrak betetzen dituela bermatuz.

2. Derrigorrezko Altxatzeko Segurtasun Lerro Gorriak

•  Eguraldi-debekuak: debekatuta dago igotzea 6. indarraren edo goragoko haize bortitzak (haizearen abiadura ≥ 10,8 m/s), laino trinkoa, euri handia edo gaueko argiztapena eskasa denean.

•  Garabiaren zutagailuen euskarria: garabiaren euskarriek guztiz lagunduta egon behar dute altzairuzko karga banatzeko plaka lodiekin, lur sendo eta egiaztatuaren gainean, garabiak iraultzea edo zuloak zulatzea saihesteko.

•  Segurtasun-bazterketa-eremu zurruna: ezarri hesi zurrun bat eta baztertze-eremu garbi bat garabiaren lan-erradioan. Baimenik gabeko langileei erabat debekatuta dago eremuan sartzea, igarotzea edo geratzea.

•  Taldearen aurretiko aparailuen ikuskapena: ikuskatu altxatze-ekipo guztiak, aparailuak eta alanbre-sokak lan-txanda bakoitzaren aurretik. Ordeztu berehala hautsitako hariak, gehiegizko higadurak edo bihurguneak/deformazioak onartzen diren mugak gainditzen baditu.

3. Arrisku komunak eta prebentzio-neurriak

•  Gehiegizko osagaien deformazioa: aldez aurretik ezarri diseinua kabra, gehitu behin-behineko errefortzu-zutenak, jarraitu soldadura-sekuentzia simetrikoak eta egin altxatze-baldintzen karga egiaztapenak.

•  Altxatzeko len-apurketa-hutsegitea: egin lenk altxatzeko egitura-diseinu espezializatua, bermatu sartze osoko soldadura % 100 NDT-ren ikuskapenarekin eta erabat debekatu onartu gabeko altxatze-puntu puntualak.

•  Garabiaren lurra finkatzea edo iraultzea: egiaztatu eta gogortu lurzorua aldez aurretik, jarri altzairuzko xafla astunak sostengatzaileen azpian eta kontrolatu lurra finkatzea probako igogailuan.

•  Egiturazko ezegonkortasuna jarri ondoren: berehala instalatu kableak eta behin-behineko euskarriak, printzipioa zorrotz betez: "Ez askatu inoiz garabiaren kakoa egitura bermatu aurretik".

•  Indar handiko torloju estandarrak: zorrotz babestu marruskadurazko ukipen-gainazalak, aplikatu parea estutzeko prozedura estandarizatuak eta ikuskatu eta kolorez markatu torloju bakoitza amaitzean.

IV. Laburpena

Oinarrizko kudeaketa-logikain situ altzairuzko egituraren muntaiaeta altxatze integrala honela laburbil daiteke: lurraren muntaketa zehaztasuna, kontrol zurruna, altxatze kalkulu zorrotza, altxatze leuna eta egonkorra, eta kakoa inoiz askatu ziurtatu aurretik.

Lau zutabe kritikoak zorrozki kudeatuz —jigaren kalitatea, soldadura deformazioa, altxatze-karga-baldintzak eta aldi baterako egitura-egonkortasuna— eraikuntza-akats ohikoenak eta segurtasun-istripuak saihestu daitezke, hedadura handiko altzairuzko egitura-ingeniaritzarako irtenbide seguru, fidagarri eta eraginkorra eskainiz.
