Altzairuzko marko sistema: zergatik irmo daude altuera handiko eraikinak?

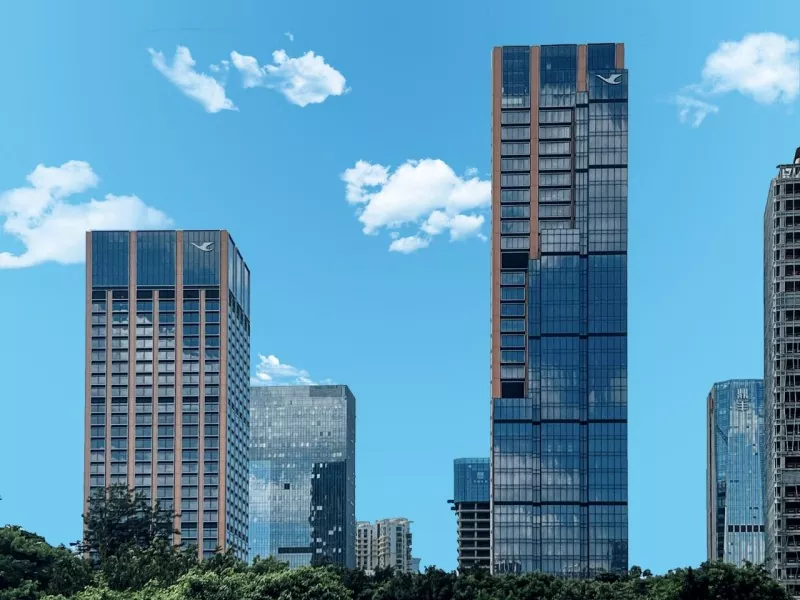

Lur-baliabide modernoen urritasunak eta biztanleriaren hazkundearen presioek bultzatuta, eraikuntza bertikala egungo arkitekturaren joera saihestezina bihurtu da. Etxe orratz modernoak zerurantz igotzen dira eta ikaragarriak dira. Zerk mantentzen ditu nahiko egonkor troposferan haize-presio handiaren aurka eta lurrikarak modu seguruan jasateko aukera ematen die? Galdera honi erantzuteko, begira diezaiogun giltzarriaaltzairuzko marko sistema.

Egitura puru tradizionalek zoruaren diseinu malguak eta espazioaren erabilera handia dute. Hala ere, eraikinaren altuerak muga jakin bat gainditzen duenean, alboko egitura-zurruntasun nahikoa ez duten gabezia agertuko da. Arazo honi aurre egiteko bi irtenbide nagusi daude: habeen eta zutabeen ebakidurak handitzea edo tirante-sistemak jartzea. Lehenengoak altzairuaren kontsumoaren gorakada handia ekarriko du, eta bigarrenak, berriz, kostu-eraginkortasun handiagoa du. Hori dela eta, altzairuzko armazoi sistemak aukera ezin hobea dira altuera handiko eraikinetarako.

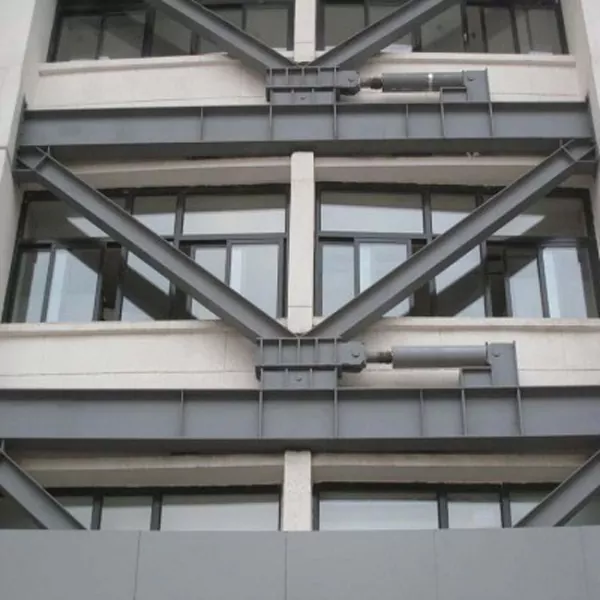

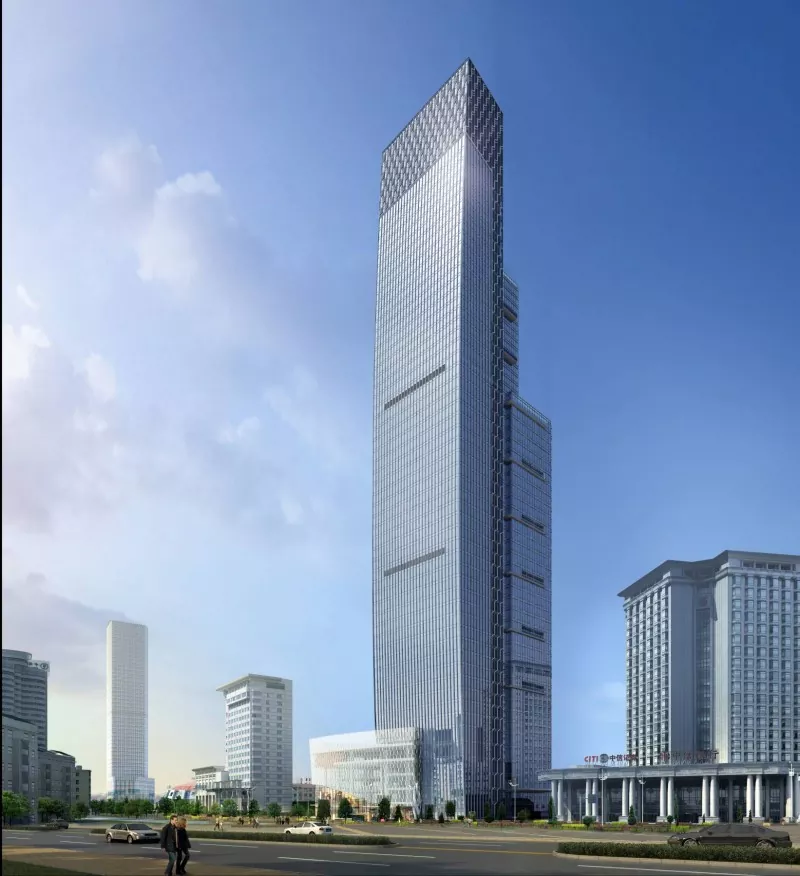

Altzairuzko armazoiaren sistemaren oinarrizko logika euskarri-kideen antolamendu arrazionalean datza, elkarlaneko karga-euskarri mekanismo bat osatzeko: altzairuzko markoak karga bertikalak jasaten ditu, tiranteek indar horizontalak jasaten dituzten bitartean. Xiamen-eko bulego-eraikin batek altzairuzko marko-kontzentrazioko tirante egitura-sistema hartzen du. Eraikinaren oinarrian zama-jasaten duten giltzak (BRB) instalatzen dira, eta horrek altzairuzko egituren harikortasun abantailak guztiz aprobetxatzen ditu eta egituraren errendimendu sismikoa asko hobetzen du.

Hiru giltza mota nagusi daudealtzairuzko marko sistemak. Concentrically Braced Frame (CBF) euskarri-konfigurazio klasikoena da, zeinaren oinarrizko ezaugarria gurutze-kideen ardatz zentroidalak habe-zutabe junturaren erdian ebakitzen dutela. Zurruntasun handia du eta desplazamendu horizontala modu eraginkorrean kontrola dezake. Eccentrically Braced Frame (EBF) CBF-ren bereizketa bere giltza ardatzen desplazamenduan datza, eta horri esker, tirante zentrokideen zurruntasun handia eta marko puruen harikortasun-mereziak uztartzen ditu. Energia xahutzen duten armairuak energia xahutzeko eta moteltzeko gailuetan oinarritzen dira alboko indarrari aurre egiteko sistema ezin hobea osatzeko.

Ingeniaritza praktikoan, Buckling-Restrained Brace (BRB) da nagusi den irtenbidea eta kontzentrikoki loturiko markoen aldaera berritua. Konpresio eta tolesturan giltza zentrokide tradizionalen inflexio-porrotaren arazoa ezabatzen du. Nukleoko altzairuzko plakaz, kanpoko euste-hodiz eta lotu gabeko betegarrizko materialez osatuta, BRB-ek kargapean etekina ematen dute energia xahutzeko, trakzio- eta konpresio-ahalmen berdina lortuz, baita errendimendu histeretiko potoloa ere.

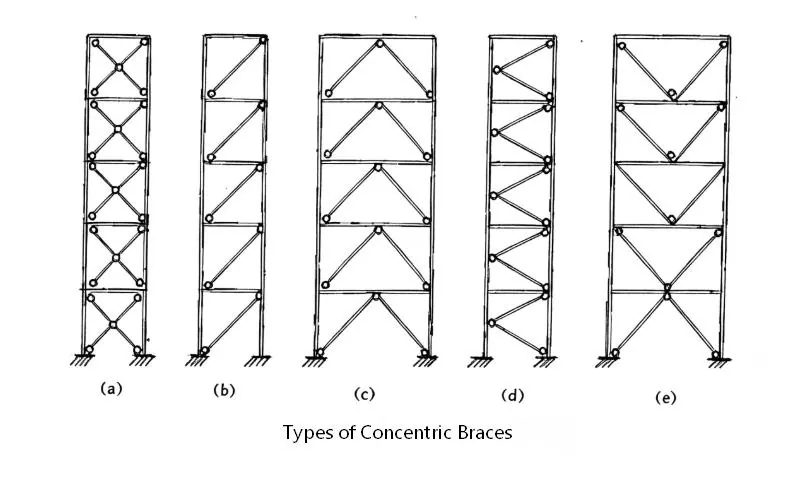

Gainera, CBFk, batez ere, Diagonal Bracing, Chevron Bracing (V-Bracing alderantzikatua), V-Bracing, X-Bracing (Cross Bracing) eta K-Bracing barne hartzen ditu. EBF batez ere D motako (ate mota), K motako, V motako eta Y motako euskarriek osatzen dute.

Braced forma espezifikoaaltzairuzko marko sistemakeraikinaren eskakizun sismikoen eta altueraren arabera aukeratuko da. Orokorrean, giltza zentrokide tradizionalek kostu baxua eta zurruntasun handia dute, giltza eszentrikoek harikortasun ona eta energia xahutzeko ahalmen handia eskaintzen dute, eta giltzurrun-murrizketak errendimendu sismiko handia eskaintzen dute. Altzairuzko egitura-sistemek altuera handiko eta goi mailako eraikinei haize eta lurrikara gogorri aurre egiteko aukera ematen diete, eta, gainera, egiturazko irtenbide fidagarriak eskaintzen dituzte hiri-garapen bertikalerako. 21 urteko esperientzia zabalarekin, EHSS altzairuzko egitura-osagaien fabrikazioan eta instalazioan espezializatutako fabrikatzaile profesionala da. Egon adi EHSS-ra altzairuzko egiturei buruzko informazio tekniko profesionalagoa lortzeko.
