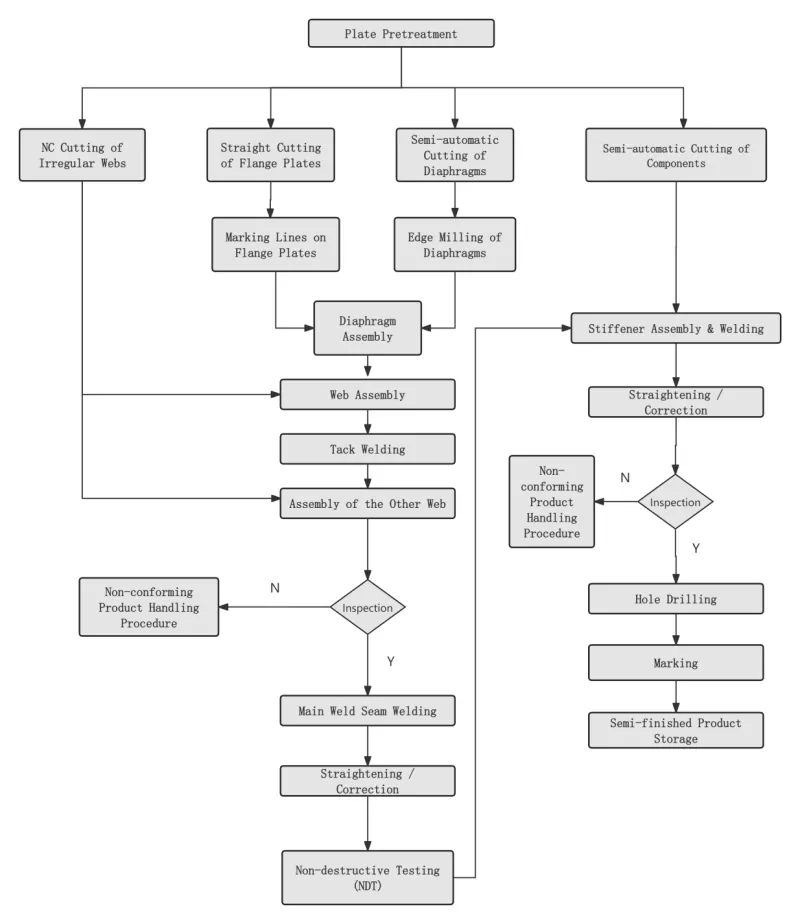

EIHE Altzairu Egituraren Kutxa Zutabe Prozesatzeko Fluxua eta Ingeniaritza Aplikazioaren Lorpenak

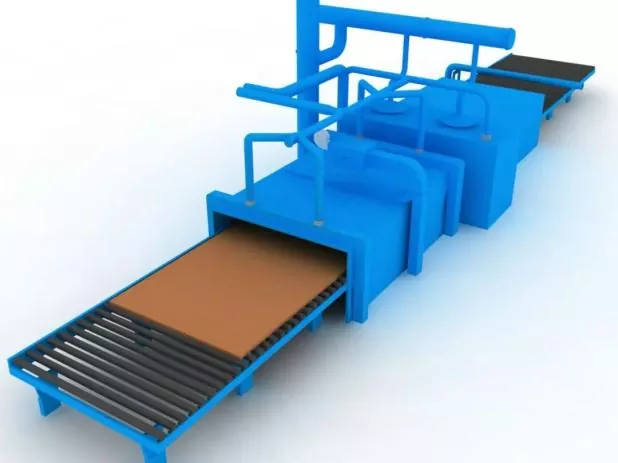

1. urratsa Altzairuzko plakaren gainazalaren aurretratamendua

Diseinuaren edo prozesuen eskakizunen arabera egina altzairuzko plaka zuritu aurretik.

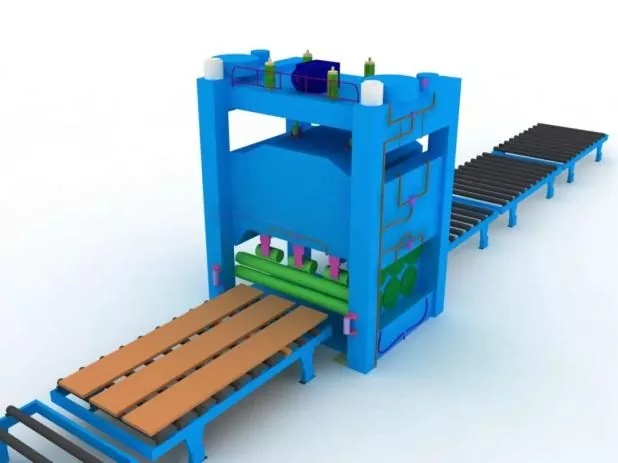

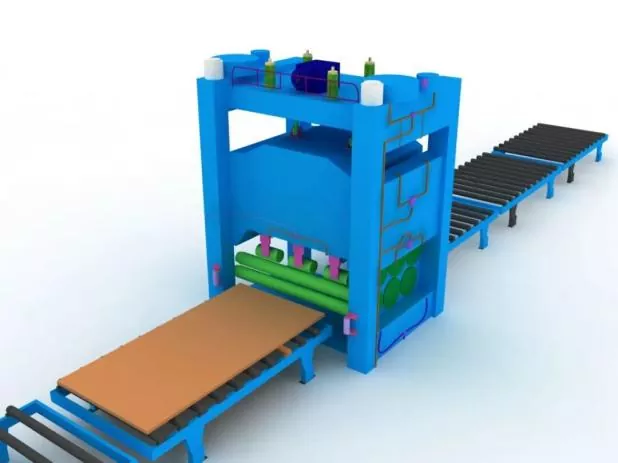

2. urratsa Altzairuzko plaka zuzentzea

Zuzenketa orokorra altzairuzko plakaren aurretratamenduaren ondoren egingo da blankingaren zehaztasuna bermatzeko eta altzairuzko plakaren barneko hondar-esfortzua arintzeko.

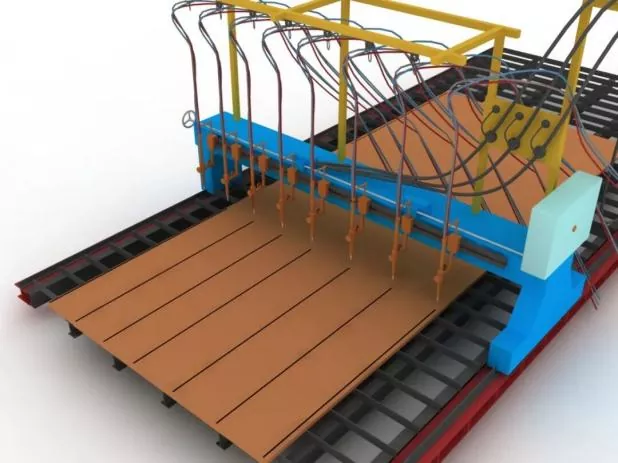

3. urratsa Piezak moztea eta zuritzea

Moztu aurretik, egokitu ebaketa-makina, egiaztatu toberaren eredua eta egiaztatu aire-presioaren egonkortasuna.

Ebakitzean, aurrez berotu altzairuzko plakaren ebaketa jostura lehenik eta zorrotz kontrolatu ebaketa-abiadura.

4. urratsa Piezen bigarren mailako zuzenketa

Altzairuzko plaka zuritu ondoren egiten da muntaia zehaztasuna bermatzeko eta altzairuzko plaken barneko hondar-esfortzua murrizteko.

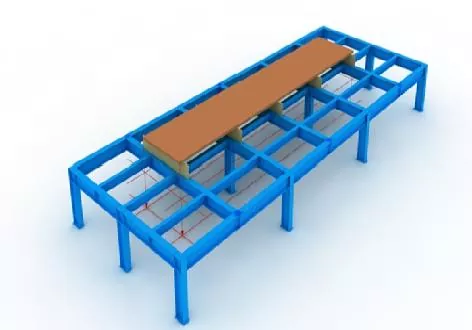

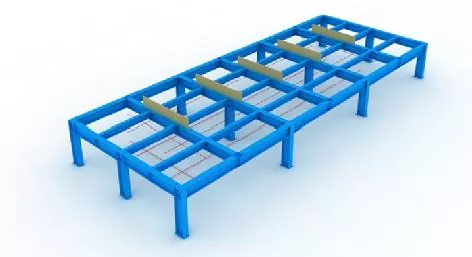

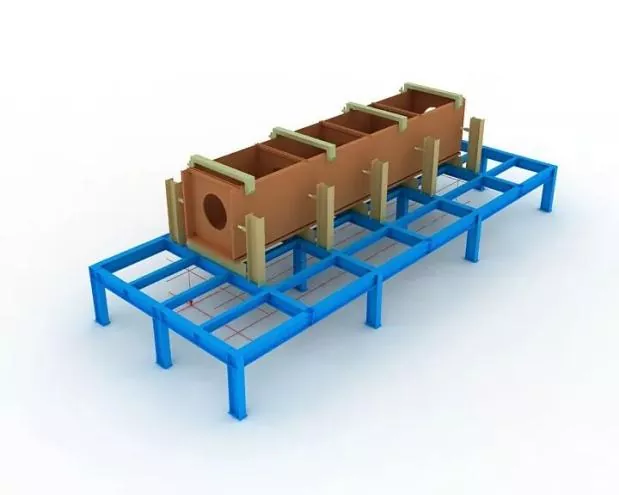

5. urratsa Jig-ak eta diseinu-lerroak ezartzea

Muntatu aurretik, diseinu-lerroak eta plantillak ezarriko dira lehenik.

Jigaren instalazioan, goiko irekieraren maila horizontala bermatu behar da, eta nahikoa zurruntasuna eta sendotasuna bermatu behar dira.

Plantilla eta diseinu-lerro guztiak erabili ahal izango dira izendatutako langileek ikuskatu eta onartu ondoren soilik.

6. urratsa Beheko panelaren kokapena

Plumb bob eta diseinu-lerroen bidez zehazki kokatuta.

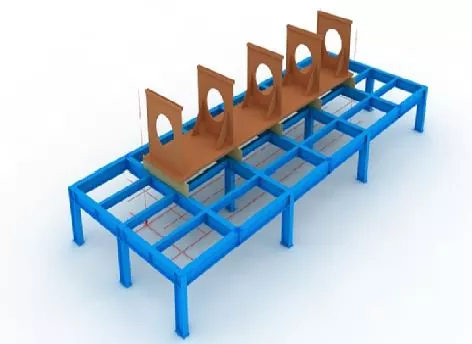

7. urratsa Diafragmaren muntaia

Diafragmak muntatu aurretik, markatu kokapen-lerroak beheko panelean eta kendu lerroen bi aldeetako herdoila flotatzen duen gurpil batekin.

Diafragmak altxatu ondoren, konpondu soldadura bidez.

8. urratsa Web-asanblada

Sarea muntatu eta kalifikatu ondoren, estutu diafragmaren kontra jack batekin, eta konpondu soldadura bidez.

9. urratsa Goiko panelaren muntaia

Osatu goiko panelaren kokapen zehatza plomarekin, eta konpondu soldadura bidez.

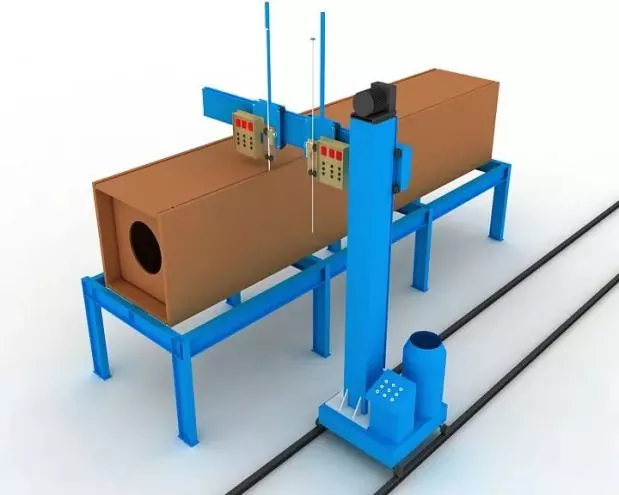

10. urratsa Diafragma Electroslag Soldadura

Alde bakarreko elektroeskoria soldadura onartzen da diafragmetarako.

Arkua abiarazteko eta itzaltzeko kobrezko mahukak ezarriko dira soldadura bitartean elektroeskoria soldadura-zuloen goiko eta beheko irekieretan.

Soldadura-korrontea eta tentsioa zorrotz kontrolatu behar dira soldadura-prozesu osoan, eta arreta jarri beharko da sareko elektroeskoria soldadura-eremuaren kolore-aldaketa behatzeari.

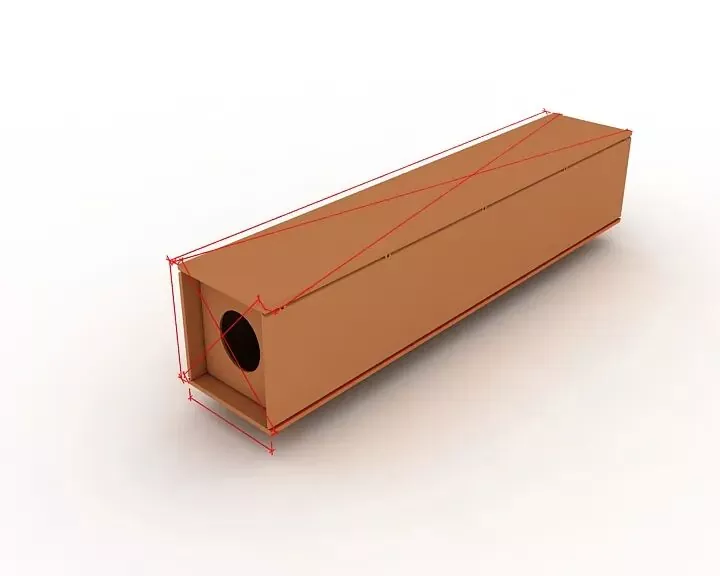

11. urratsa Inspekzio orokorra

Ikuskapenean, arreta jarri osagaien luzerak, diagonalen dimentsioak eta amaierako sekzioaren neurriak diseinu eta zehaztapen baldintzak betetzen dituzten egiaztatzen eta tolerantziaz kanpoko pieza guztiak zuzentzen ditu.

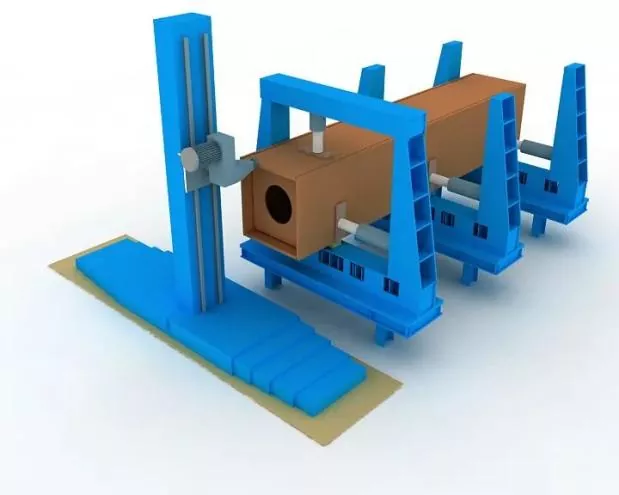

12. urratsa Amaitu fresatzea

Fresatu amaierako aurpegia muntatu eta soldatu ondoren.

Kideen berdintasuna eta amaierako aurpegiaren eta fresaren arteko paralelismoa bermatzea.

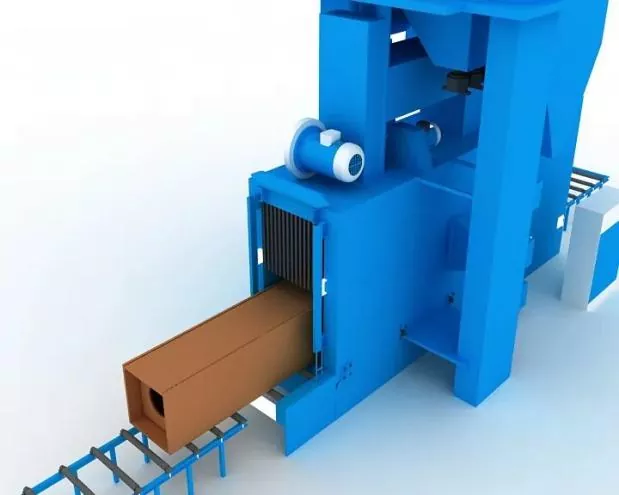

13. urratsa Harea lehertzea eta herdoila kentzea

Osatu herdoila kentzea harea lehertuz soldadura ondoren behar den moduan, eta gero estalduraren eraikuntzara pasa.

Muntaiaren zehaztasuna

Muntaian:

● Mustu egokiak hartuko dira soldadura deformazioa kontrolatzeko.

● Soldaketaren uzkurdurarako hobariak eta arrazoizko alderantzizko deformazioa gordeko dira osagaien dimentsioak kontrolatzeko eta forma zuzena ziurtatzeko.

Soldatutako konexioak fabrikatzeko eta muntatzeko baimendutako desbideratzeek, ​​baita egitura-osagaien dimentsio-perdoiek ere, altzairuzko egituren eraikuntza-kalitatearen onarpenerako kodearen (GB 50205) baldintzak beteko dituzte.

Muntaia kokatzeko soldadura

Alanbre solidoaren gas metalezko arku bidezko soldadura erdiautomatikoen bidez ezarriko da (GMAW).

Soldatzailea

Muntaketa-puntu-soldaduran diharduten soldatzaileek Eraikuntzako Altzairuzko Egituren Soldadurarako Zehaztapen Teknikoan (JGJ81) zehaztutako kualifikazio-ziurtagiriak eduki beharko dituzte.

Puntu-solduren posizioa

Tack-solden posizioa: Tack-soldek soldadura formalen hasiera eta amaiera saihestuko dute, eta ez dira ipiniko ertz, ertz, muturretan eta egitura-erresistentzia eta akatsen akatsak izateko joera duten beste gune kritikoetan.

T junturetarako, punteen soldadura: Simetrikoki egingo da bi aldeetatik; bien bitartean, zirrikitu barruko soldadura saihestuko da ahal den neurrian.

Sartze osoko zirrikitu bidezko soldadurarako: Tekturako soldadura egin behar da atzeko zirrikiturako zirrikituan, adibidez, atzeko zulatua.

Soldadura-atzeko plaken muntaketa eta soldadura-posizioek, baita iraupen- eta ihes-plaken, dagozkien arauak bete beharko dituzte.

Soldatzeko materialak

Muntaketarako eta puntuzko soldadurarako erabiltzen diren soldadura-materialak soldadura formalarekin bat etorriko dira, hau da, soldadura ofizialean dauden soldadura-material berberak hartuko dira.

Erresistentzia handiko altzairuaren eta erresistentzia baxuko altzairuaren arteko muntaketa soldatzeko, soldadura-materialak erresistentzia baxuko altzairuaren kalifikazioaren arabera hautatuko dira.
